Схемы установок Векса® и Векса-М®

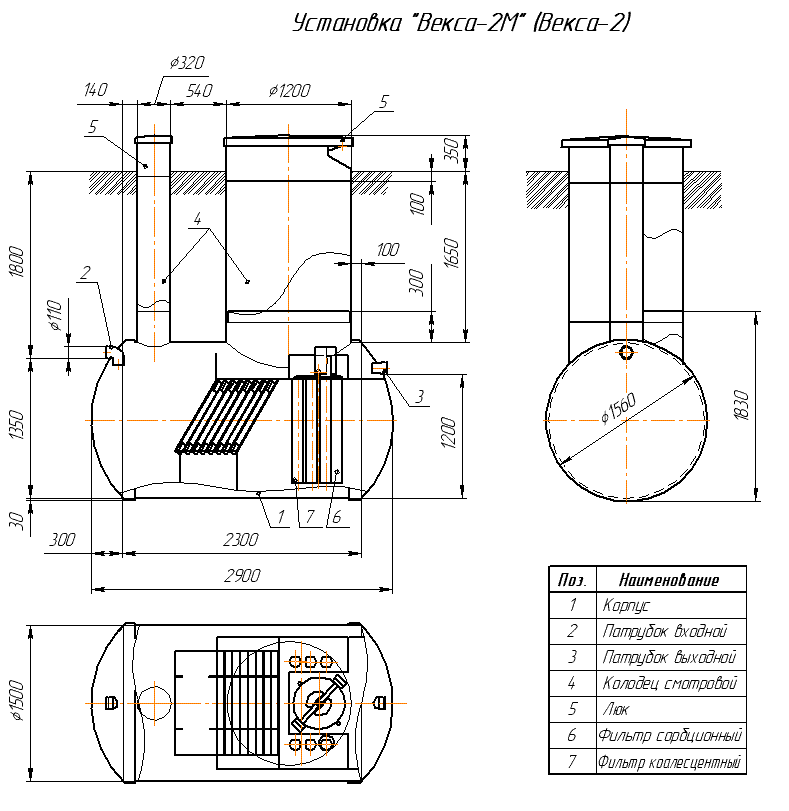

Векса-2-М (Векса-2), производительность 2 л/с
Увеличить

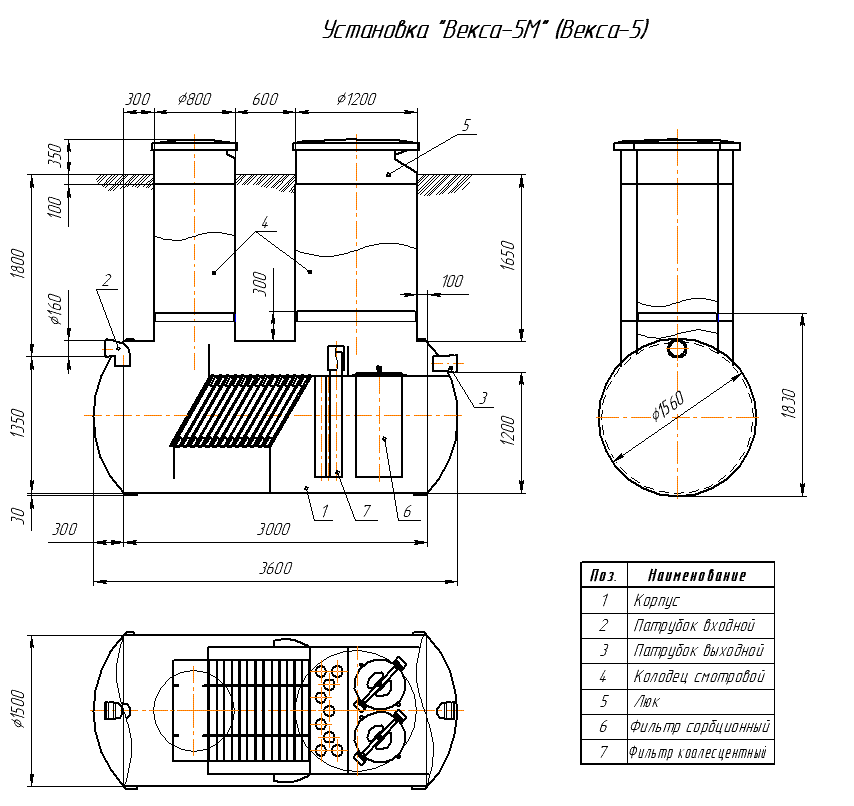

Векса-5-М (Векса-5), производительность 5 л/с
Увеличить

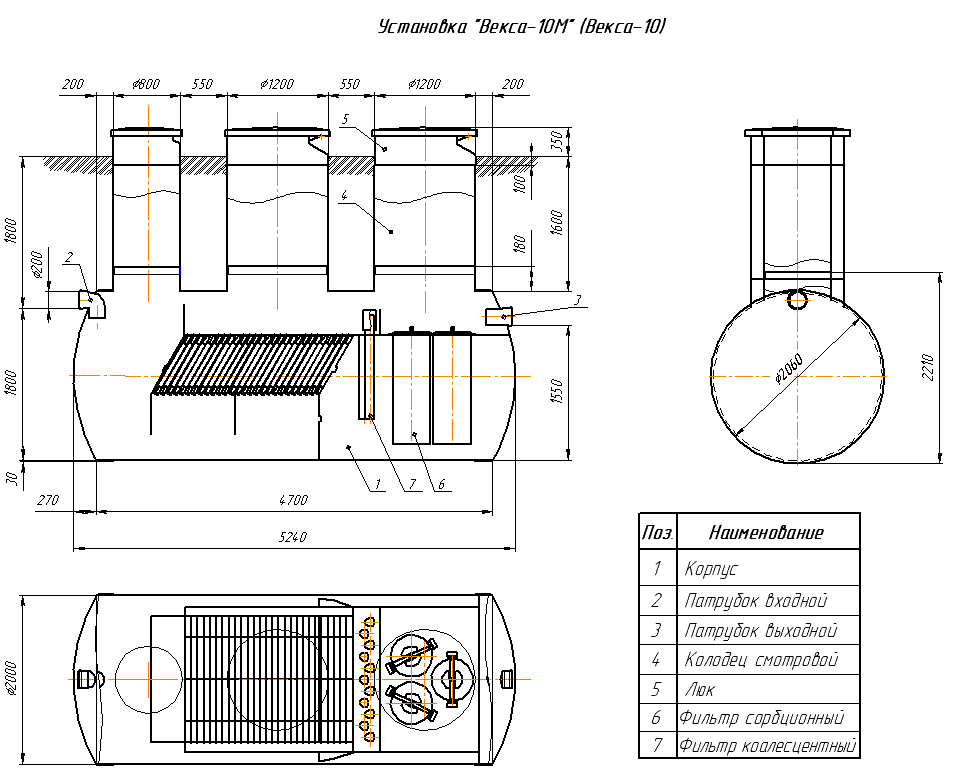

Векса-10-М (Векса-10), производительность 10 л/с
Увеличить

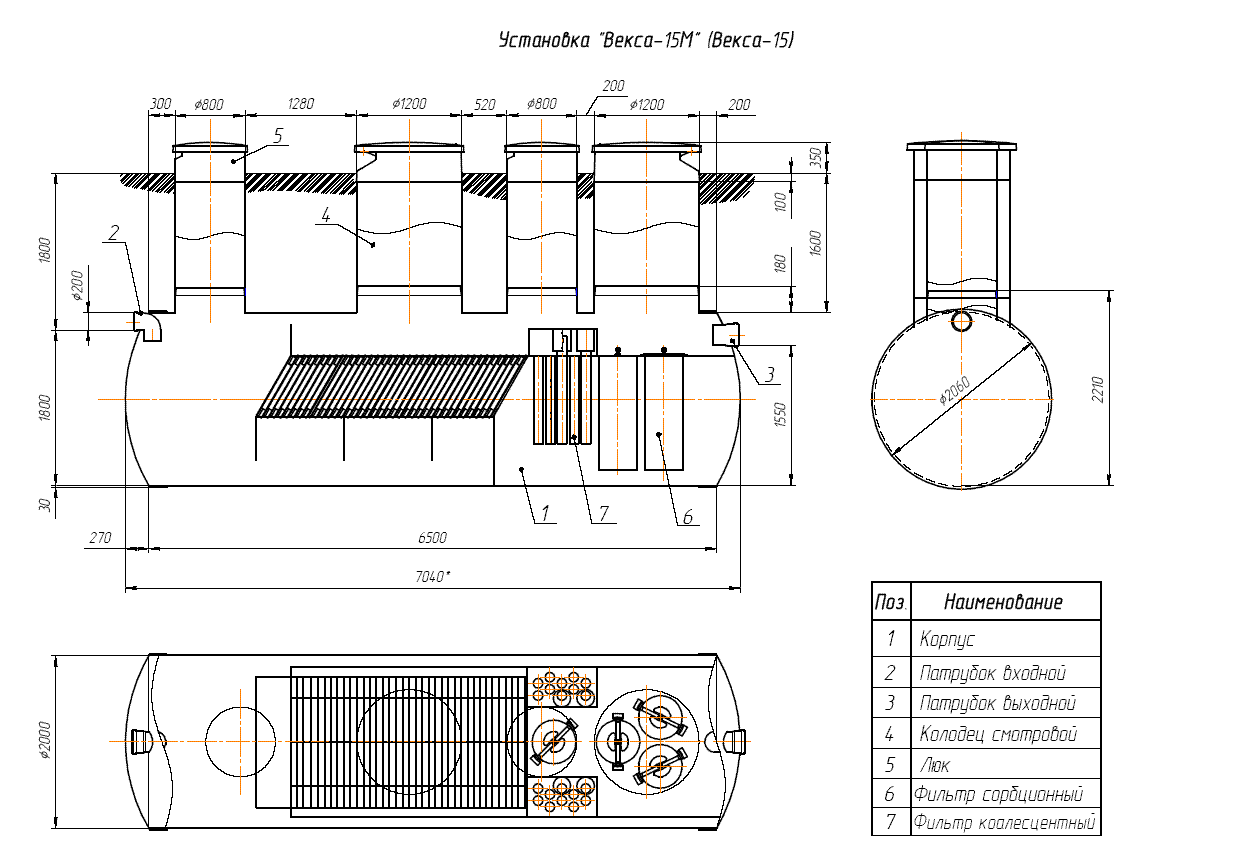

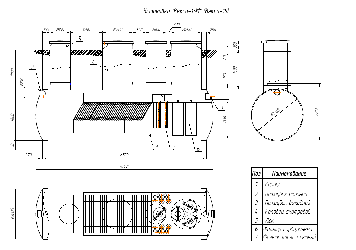

Векса-15-М (Векса-15), производительность 15 л/с
Увеличить

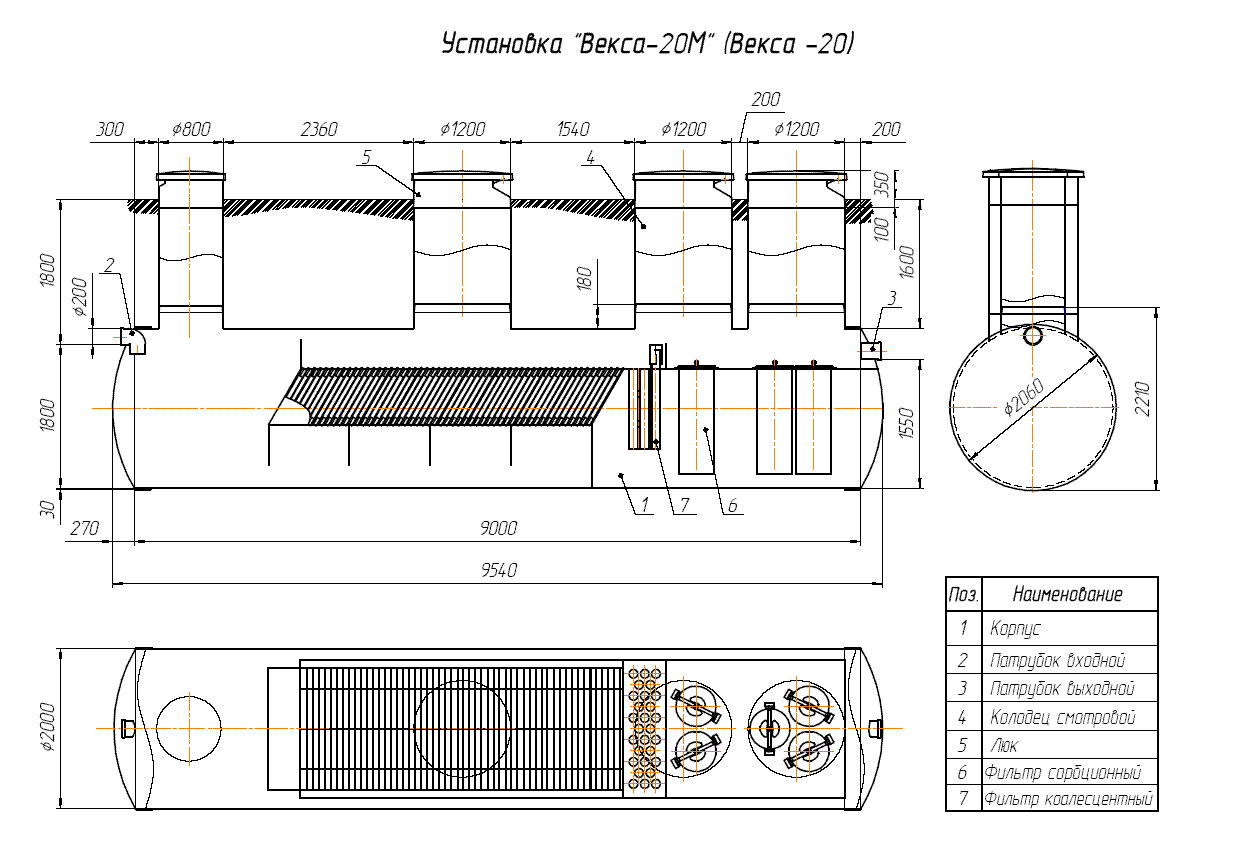

Векса-20-М (Векса-20), производительность 20 л/с
Увеличить

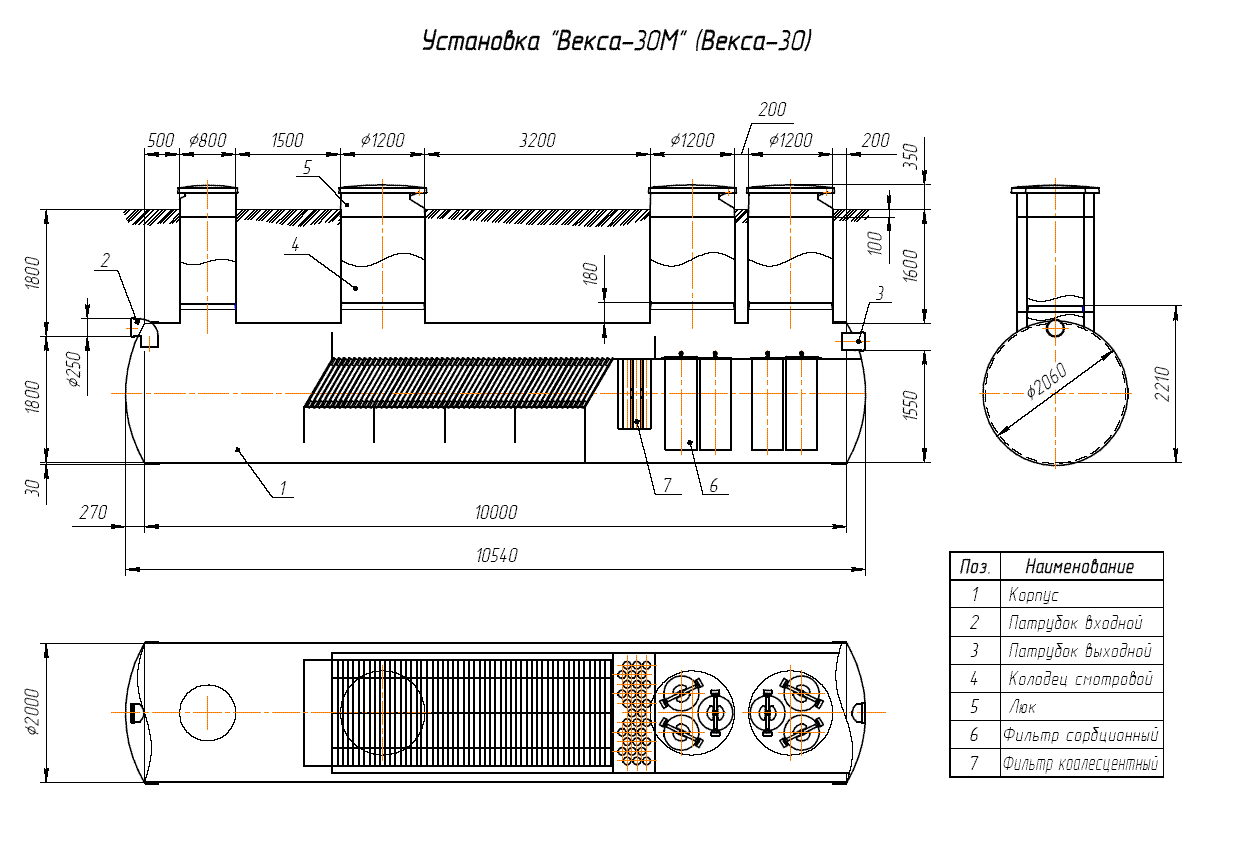

Векса-30-М (Векса-30), производительность 30 л/с
Увеличить

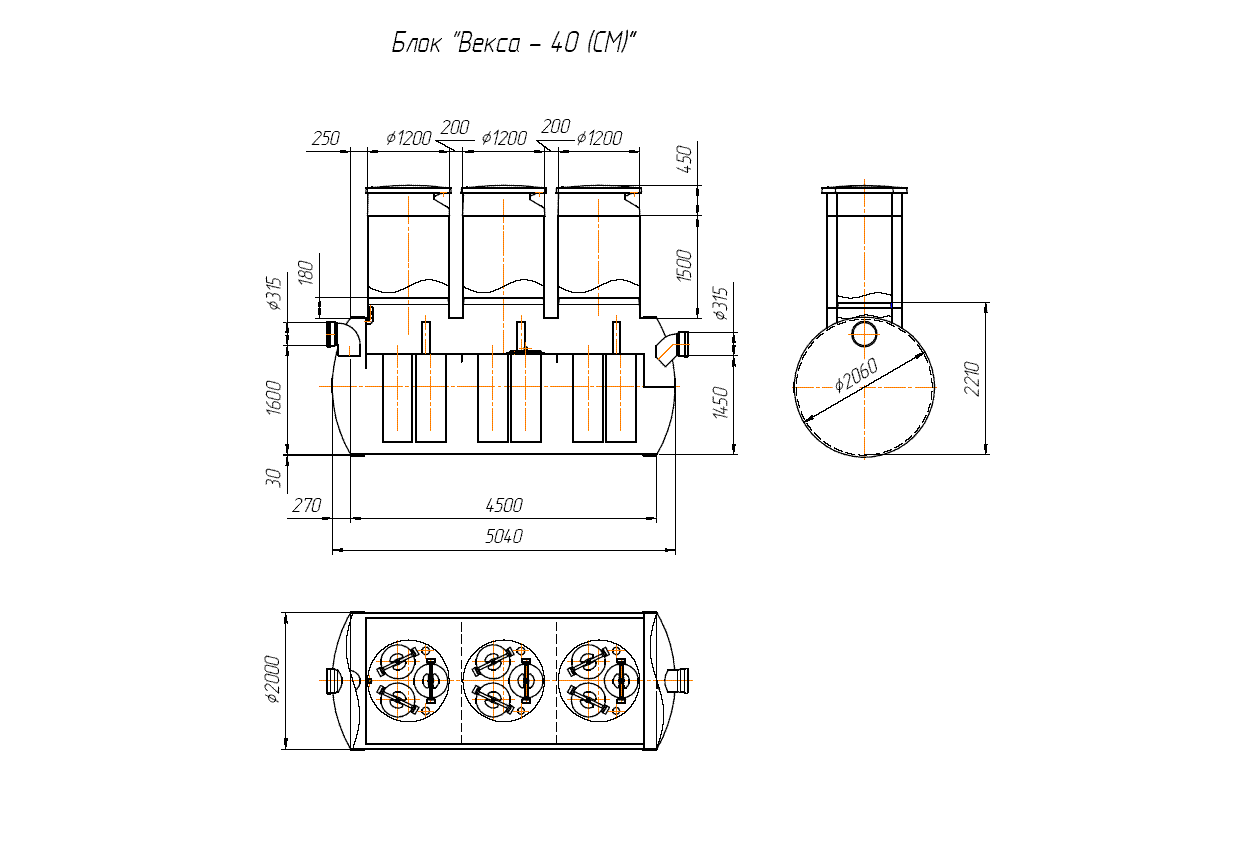

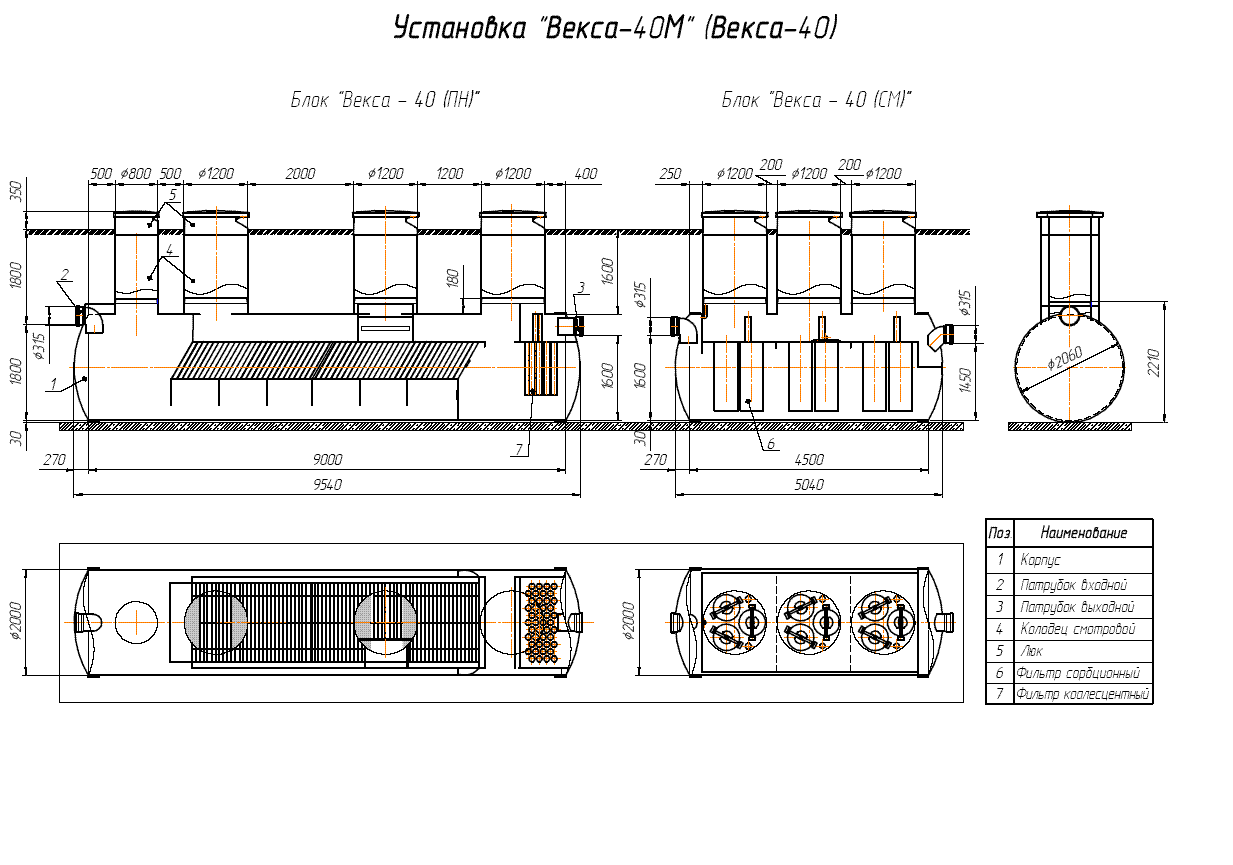

Векса-40-М, производительность 40 л/с
Увеличить

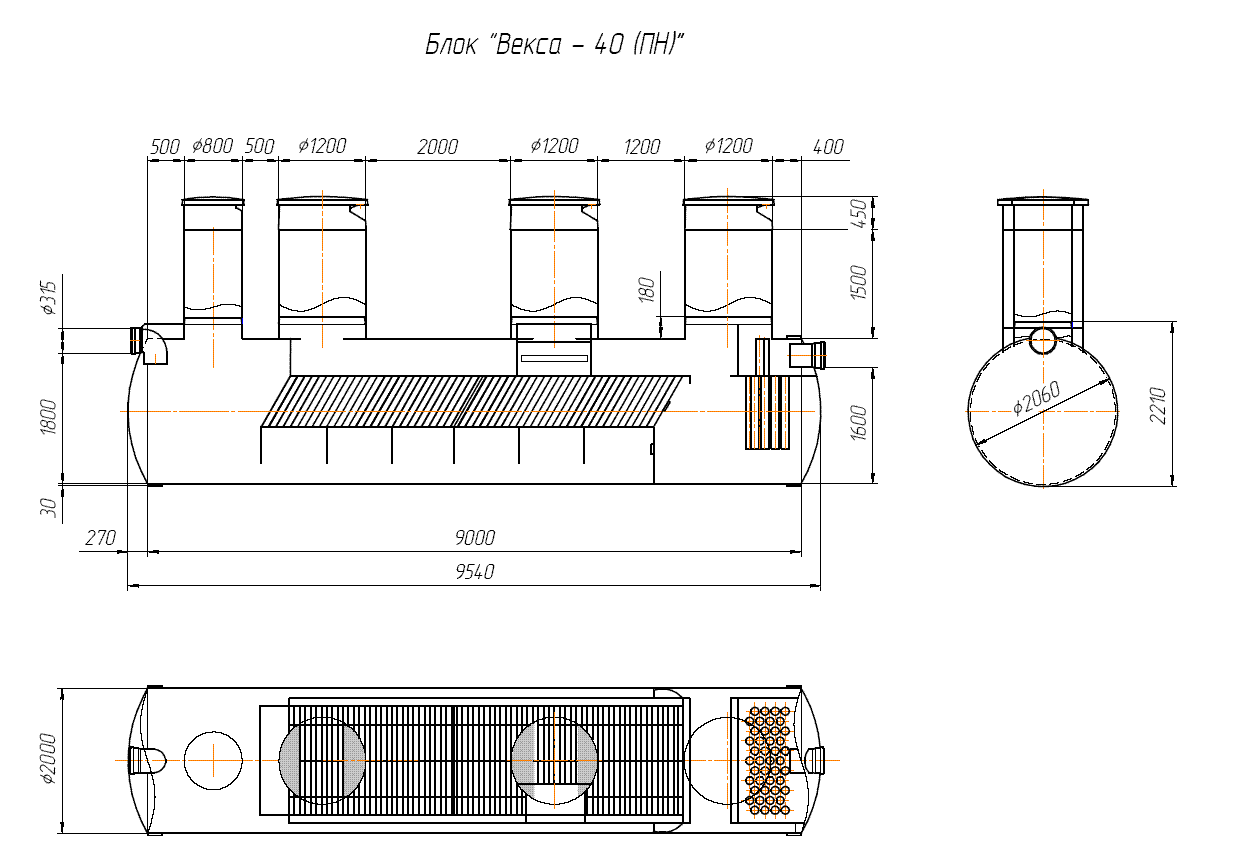

Векса-40-ПН, производительность 40 л/с
Увеличить
Векса-40-С, производительность 40 л/с
Увеличить

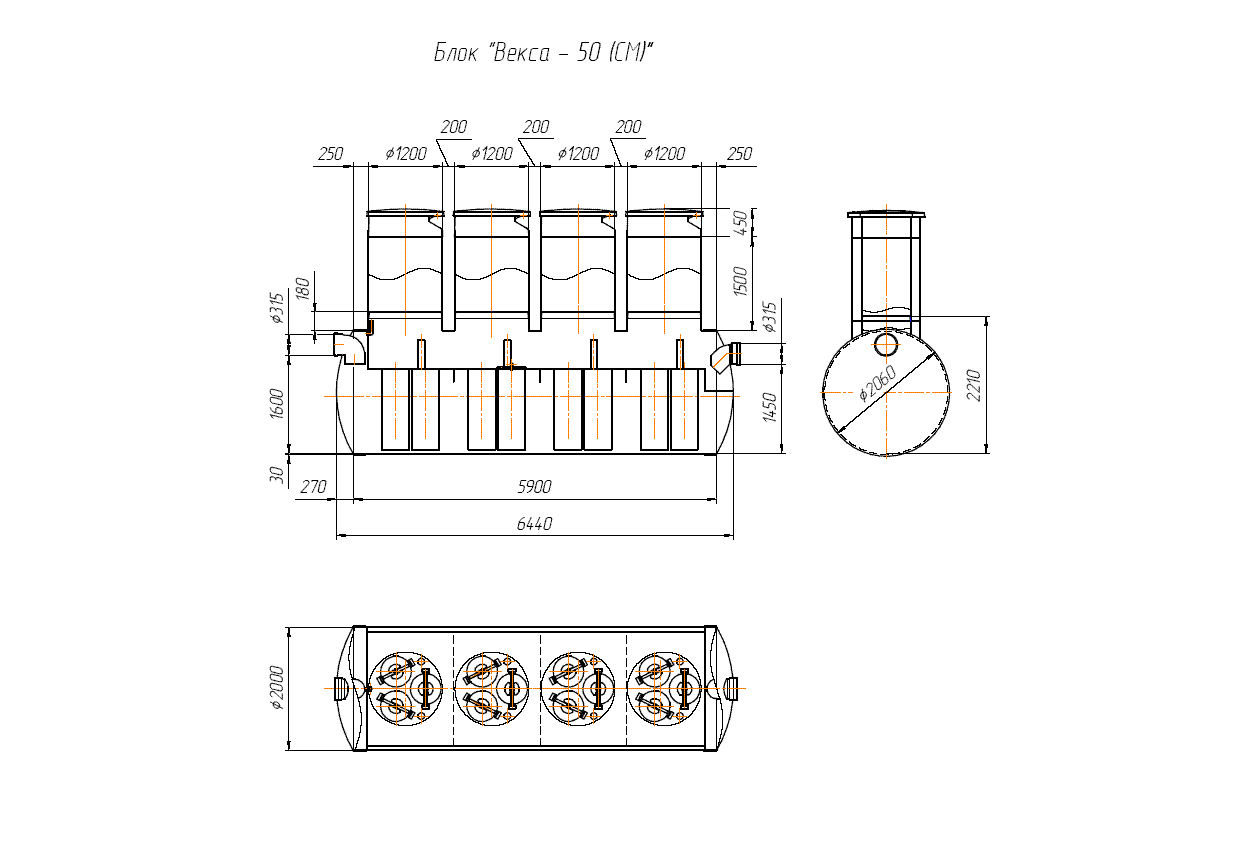

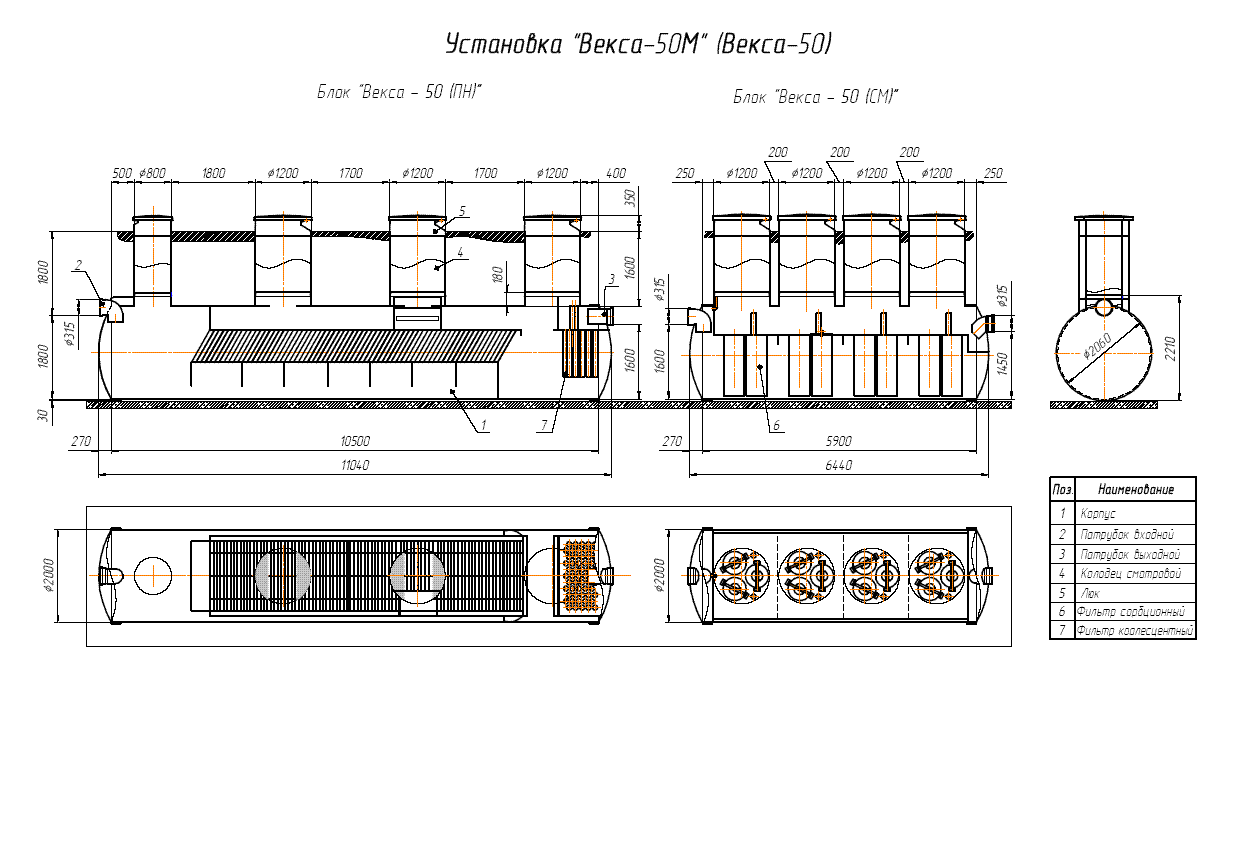

Векса-50-М, производительность 50 л/с
Увеличить

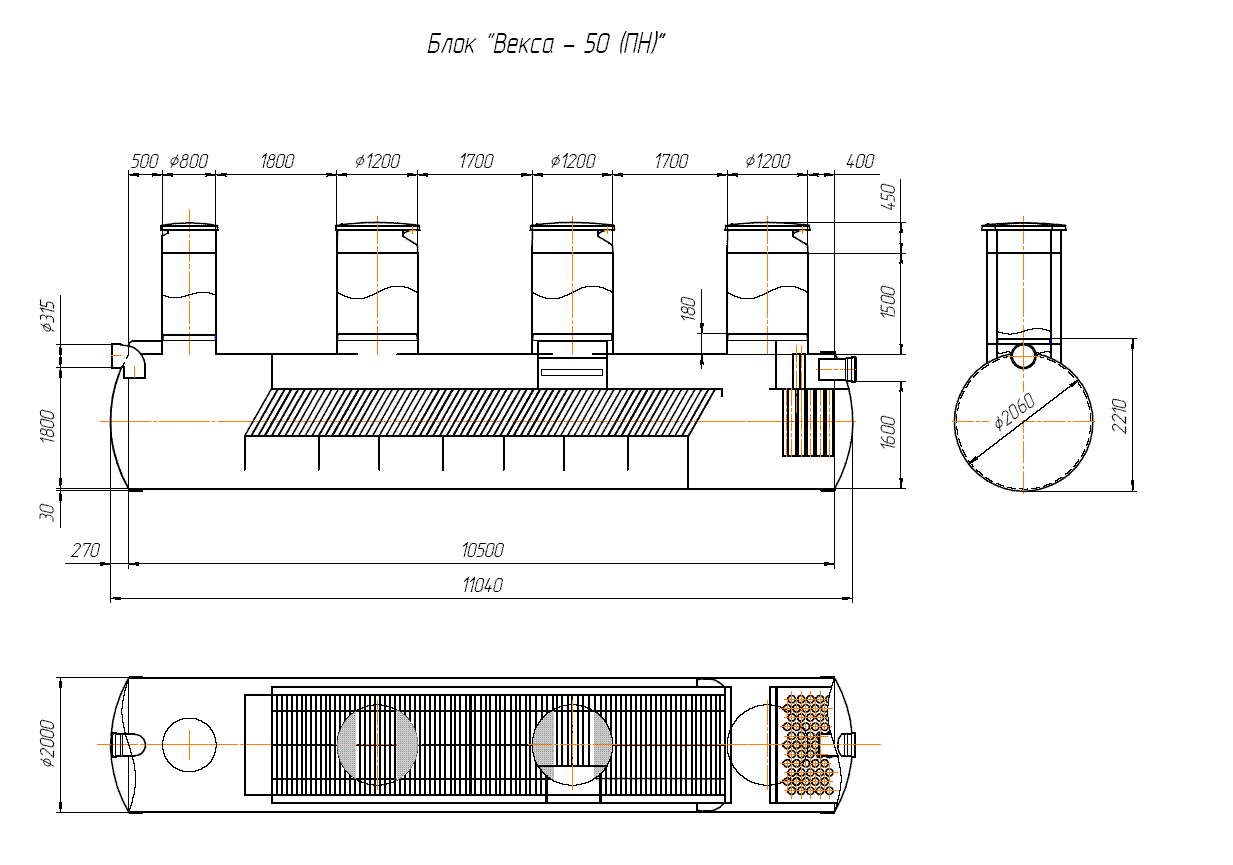

Векса-50-ПН, производительность 50 л/с
Увеличить
Векса-50-С, производительность 50 л/с
Увеличить

Стандартная высота технического колодца — 1800 мм, но в зависимости от глубины заложения подводящего коллектора может быть изменена. Максимально допустимая высота — 3000 мм.

Монтажные схемы установок Векса и Векса-М

Монтаж установки на уплотненный грунт Монтаж установки на уплотненный грунт

Описание: 1. Корпус; 2. Входной патрубок; 3. Выходной патрубок; 4. Вентиляция; 5,6. Смотровые колодцы с пластиковым люком; 7. Уплотненный грунт.

Монтаж установки на ж/б плиту Монтаж установки на ж/б плиту

Описание: 1. Корпус; 2. Входной патрубок; 3. Выходной патрубок; 4. Вентиляция; 5,6. Смотровые колодцы с пластиковым люком; 7. Уплотненный песок; 8. Ж/б плита; 16. Анкер; 17. Талреп; 18. Анкерный трос.

Монтаж установки на ж/б плиту под проезжей частью, с установкой монолитной плиты Монтаж установки на ж/б плиту под проезжей частью, с установкой монолитной плиты

Описание: 1. Корпус; 2. Входной патрубок; 3. Выходной патрубок; 4. Вентиляция; 7. Уплотненный песок; 8. Ж/б плита; 11. Смотровые колодцы с чугунным люком; 13. Опалубочное кольцо; 14. Переходник 800/560; 15. Переходник 1200/800; 16. Анкер; 17. Талреп; 18. Анкерный трос.

Строповочный узел Строповочный узел
