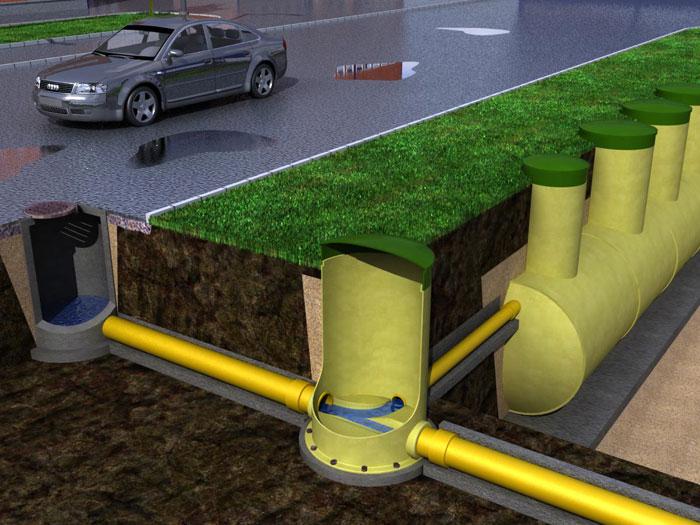

Разделительные камеры
![Разделительная камера Разделительная камера](/images/kamera.jpg)
Применение
Очистка поверхностных сточных вод может быть осуществлена посредствам применения различных схем. В частности это схема очистки сточных вод с применением накопительной емкости и схема с применением очистных сооружений проточного типа. Для реализации проточной схемы, в соответствии с нормативной документацией по расчету ливневой канализации, необходимо использовать разделительную камеру и установку очистки проточного типа. При этом каждая разделительная камера рассчитывается в зависимости от местных условий.
Назначение
Разделительная камера позволяет отделить загрязненный сток от условно чистого. Разделение возможно за счет использования перегородки. Загрязненный сток от дождей малой интенсивности и стоки после поливомоечных работ характеризуются небольшим расходом стоков поступающих в систему ливневой канализации, одновременно с этим данные стоки характеризуются большим количеством загрязнений. Весь этот загрязненный сток поступает на очистные сооружения поверхностного стока. В тоже время дожди большой интенсивности, характеризующиеся как следствие большим расходом, содержат загрязнения только в первой порции дождя, которая поступает на очистные сооружения; оставшийся сток (условно чистый) содержит незначительные загрязнения и переливаясь через перегородку, сбрасывается по байпасной линии. Понятие условно чистого дождя используется в нормативной документации и подразумевает под собой дождь с загрязнениями незначительно отличающимися от фоновой концентрации водоемов.
Наименование | Диаметр, мм | Высота (заглубление), мм | Масса, кг | Стоимость руб., в т.ч. НДС |
---|---|---|---|---|
КР-1200-1000 | 1200 | 1000 | 115 | по запросу |
КР-1200-2000 | 1200 | 2000 | 154 | по запросу |
КР-1200-3000 | 1200 | 3000 | 200 | по запросу |
КР-2000-1000 | 2000 | 1000 | 210 | по запросу |
КР-2000-2000 | 2000 | 2000 | 280 | по запросу |
КР-2000-3000 | 2000 | 3000 | 390 | по запросу |
Стеклопластиковый люк для диаметра 1200 | - | - | - | по запросу |
Стеклопластиковый люк для диаметра 1500 | - | - | - | по запросу |
Конструкция разделительной камеры
Существует множество различных конструкций разделительных камер, выбор каждой из них может быть обоснован, и при этом конструкция каждого будет нести как определенные преимущества, так и недостатки. В основном используются два типа – это разделительная камера с боковым прямолинейным водосливом с односторонним сбросом и разделительная камера с боковым криволинейным водосливом. К преимуществам данных конструкций относится тот факт, что подводящие и отводящие патрубки находятся на одном уровне, что позволяет избежать лишних потерь напора, позволяя тем самым сэкономить на земляных работах и не заглублять трубопровод. Основным функциональным элементом разделительной камеры является гребень водослива, рассчитываемый каждый раз в зависимости от расхода воды, диаметров подводящих и отводящих трубопроводов и уклонов подводящих труб.
Система проточного типа

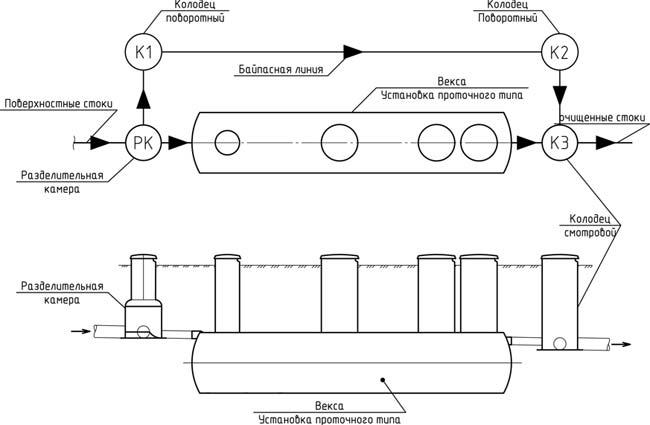

При расчете ливневой канализации проточного типа следует руководствоваться указаниями СНиП 2.04.05-84 и Рекомендациями ВНИИ Водгео. При этом обязательным условием работы данной схемы является применение разделительной камеры. В качестве очистных сооружений можно применить установку очистки поверхностного стока ВЕКСА. Рабочая схема будет выглядеть следующим образом.
![Схема размещения разделительной камеры Схема размещения разделительной камеры](/images/kamera-scheme.jpg)
Сточные вода по системе канализации поступают на распределительную камеру, рассчитанную должным образом, затем часть стока направляется на очистные сооружения проточного типа и подвергается очистке, вторая часть (условно чистый сток) переливается через гребень и по байпасной линии поступает напрямую на сброс, при этом очищенные стоки соединяются с байпасной линией. Организованная таким образом схема позволяет уменьшить производительность очистных сооружений и тем самым сэкономить средства.

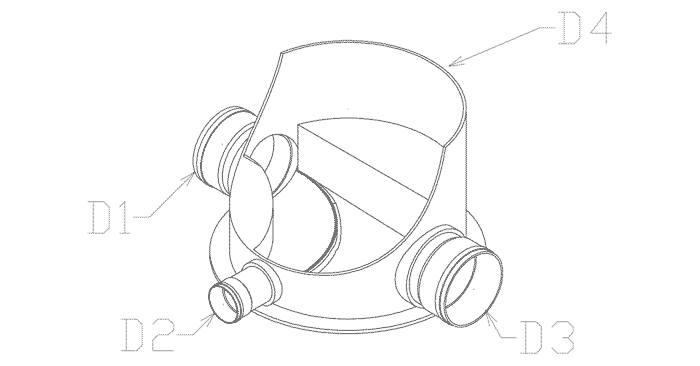

Схема наиболее простой и удобной в строительстве и эксплуатации разделительной камеры приведена на рисунке:
![Разделительная камера Разделительная камера](/images/scheme1.gif)
Описание: D1. диаметр подводящей сети; D2. диаметр отводящей сети; D3. диаметр обводного коллектора; D4. диаметр колодца.
