Установка УДВ-5/1 (тип 3). Информация для проектировщиков.

Комплект поставки

  1. Основной комплект:
    • камера обеззараживания — 1 шт.
    • пульт управления — 1 шт.
    • УФ датчик — 1 шт.
  2. Промывочный комплект:
    • блок промывки БПР-2 — 1 шт.
    • пакеты с моющим средством (25 г) — 6 шт.
  3. Эксплуатационная документация:
    • паспорт установки с комплектом электрических схем — 1 экз.
    • паспорт УФ датчика — 1 экз.
  4. Комплект запасных частей:
    • прокладка уплотнительная 38x51 — 1 шт.
    • приспособление для вставления кварцевых чехлов — 1 шт.
    • ключ для шестигранной гайки — 1 шт.

Запасные части предназначены для замены вышедших из строя комплектующих в период гарантийного срока и не подлежат восполнению, дополнительное количество комплектующих может быть поставлено только в случае использования запасных частей, входящих в комплект поставки.

Технические характеристики
Наименование параметраРазмерностьУДВ-5/1
(тип 3)
Условная производительностьм35
Доза УФ облучения, не менеемДж/см216
Потери напора для условной производительностим. вд.ст.0,1
Напряжение питанияВ220±5%
Частота питающего токаГц50
Тип лампы ДБ-75-2
Срок службы лампы, не менеечас.12 000
Количество включений/выключений в течение срока службы, не более 1 000
Количество ламп в камерешт.1
Диаметр входного и выходного патрубков камеры обеззараживанияДу50
Давление в камере обеззараживания, не болеекгс/см210
Потребляемая мощность, не болеекВт0,09
Объем камеры обеззараживания, не болеел5,5
Материал камеры обеззараживанияСталь нержавеющая12Х18Н10Т
ГОСТ 5632-72
Коэффициент мощности cos φ, не менее 0,5
Масса, не более
— камера обеззараживания
— пульт управления
кг
10
8,5
Габариты
— камера обеззараживания
— пульт управления
мм
720x220x1380
319x219x406

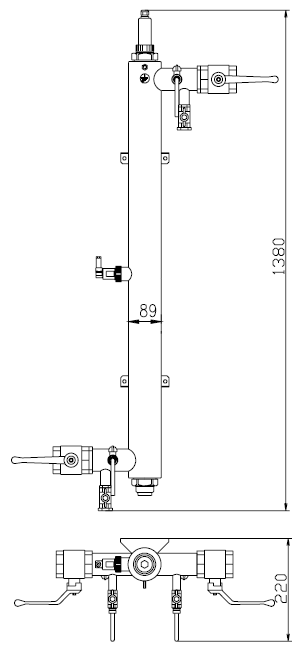

УДВ-5/1 (тип 3). Габаритный чертеж камеры обеззараживания УДВ-5/1 (тип 3). Габаритный чертеж камеры обеззараживания

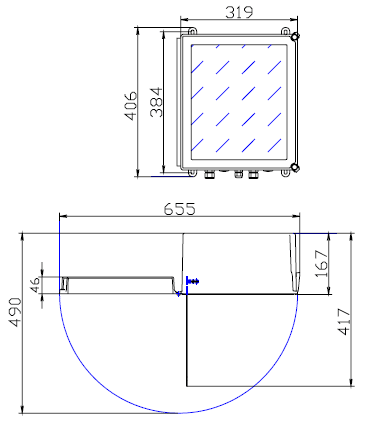

УДВ-5/1 (тип 3). Габаритный чертеж пульта управления УДВ-5/1 (тип 3). Габаритный чертеж пульта управления

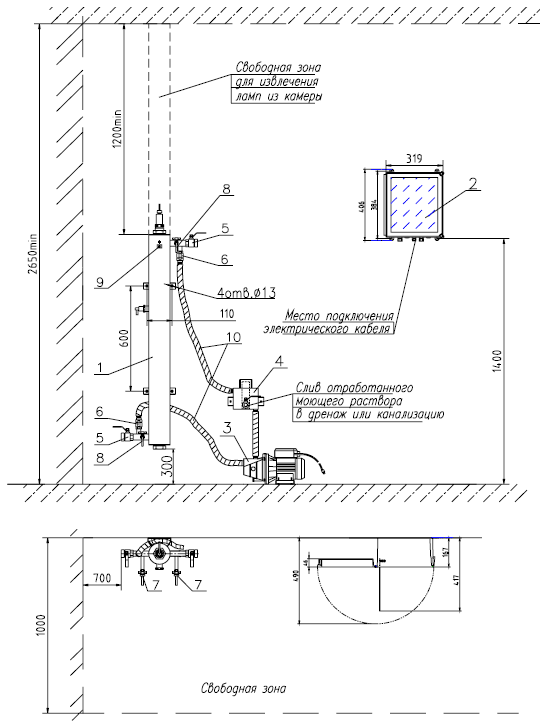

УДВ-5/1 (тип 3). Монтажный чертеж установки, смонтированной в вертикальном положении УДВ-5/1 (тип 3). Монтажный чертеж установки, смонтированной в вертикальном положении

Описание: 1. камера обеззараживания; 2. пульт управления; 3. электронасос; 4. промывочный бачок; 5. кран шаровой муфтовый 1''; 6. кран шаровой муфтовый 3/4''; 7. кран шаровой муфтовый 1/2''; 8. входной и выходной пробоотборники; 9. болт заземления; 10. шланги промывочные гибкие.

Примечание: Положение пульта 2 относительно камеры 1 показано условно и определяется проектом

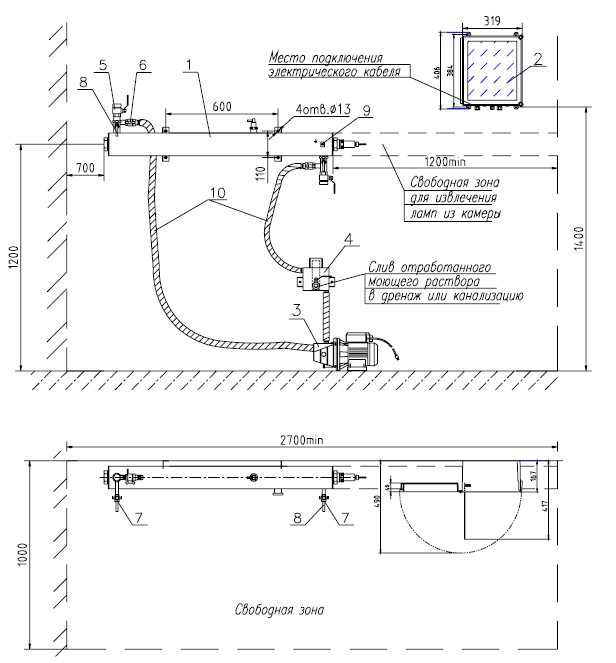

УДВ-5/1 (тип 3). Монтажный чертеж установки, смонтированной в горизонтальном положении УДВ-5/1 (тип 3). Монтажный чертеж установки, смонтированной в горизонтальном положении

Описание: 1. камера обеззараживания; 2. пульт управления; 3. электронасос; 4. промывочный бачок; 5. кран шаровой муфтовый 1''; 6. кран шаровой муфтовый 3/4''; 7. кран шаровой муфтовый 1/2''; 8. входной и выходной пробоотборники; 9. болт заземления; 10. шланги промывочные гибкие.

Примечание: Положение пульта 2 относительно камеры 1 показано условно и определяется проектом

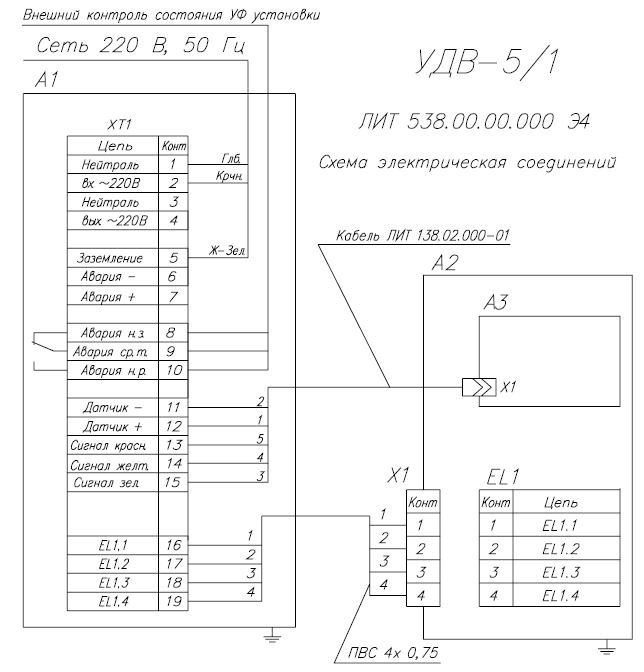

УДВ-5/1 (тип 3). Схема электрических соединений УДВ-5/1 (тип 3). Схема электрических соединений

Описание: A1. Пульт управления ЛИТ 495.00.00.000; A2. Камера обеззараживания ЛИТ 138.00.000; A3. Датчик интенсивности ДИ-2 ЛИТ 138.00.000; X1. Разъемный соединитель 6,3x7,9 IAYNOR; EL1. Лампа бактерицидная ДБ-75 ЛИТ HP.31.00.000-03.
