Установки УДВ-1/1 (тип 3) и УДВ-2/1 (тип 3). Информация для проектировщиков.
Комплект поставки
- камера обеззараживания
- блок питания
- паспорт установки
- прокладка уплотнительная
- вставка плавкая 2 А
- ключ 65
- упаковка
Дополнительные комплектующие изделия и расходные материалы поставляются по договору поставки.
| Наименование параметра | Размерность | УДВ-1/1 (тип 3) | УДВ-2/1 (тип 3) |
|---|---|---|---|
| Условная производительность | м3/ч | 1 | 2 |
| Потери напора для условной производительности | м. вд.ст. | 0,1 | 0,1 |
| Напряжение питания | В | 220±5% | 220±5% |
| Частота питающего тока | Гц | 50 | 50 |
| Тип лампы | ДБ-15 | ДБ-30 | |
| Срок службы лампы, не менее | час. | 12 000 | 12 000 |
| Диаметр входного и выходного патрубков камеры обеззараживания | Ду | 20 (3/4”) | 25 (1”) |
| Давление в камере обеззараживания, не более | кгс/см2 | 10 | 10 |
| Потребляемая мощность, не более | кВт | 0,025 | 0,040 |
| Объем камеры обеззараживания, не более | л | 2,5 | 3,6 |
| Материал камеры обеззараживания | Сталь нержавеющая | 12Х18Н10Т 1.4571 316 | 12Х18Н10Т 1.4571 316 |
| Масса, не более — установки в упаковке, в том числе: — камеры обеззараживания — блока питания | кг | 10 4,1 1,2 | 14 6,4 1,2 |
| Габаритные размеры (д x ш x в), не более — упаковки — камеры обеззараживания — блока питания | мм | 730x360x160 600x170x145 200x120x80 | 1130x360x160 1100x170x145 200x120x80 |
Эскиз установки УДВ-1/1 (тип 3)

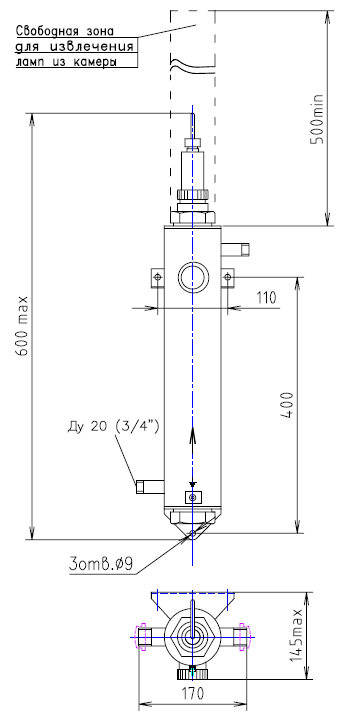

УДВ-1/1 (тип 3). Камера обеззараживания

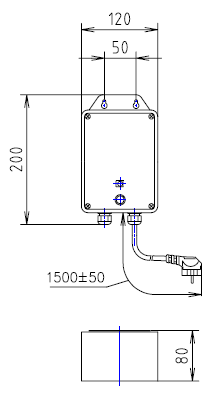

УДВ-1/1 (тип 3). Блок питания
Эскиз установки УДВ-2/1 (тип 3)

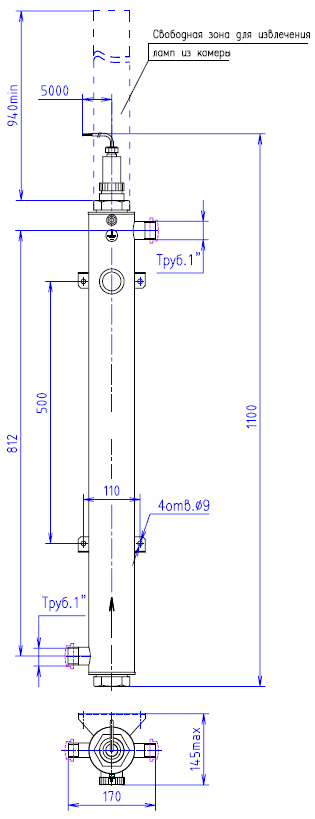

УДВ-2/1 (тип 3). Камера обеззараживания

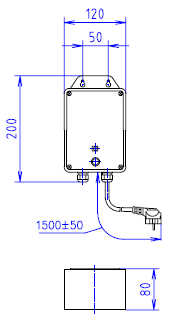

УДВ-2/1 (тип 3). Блок питания
Схемы электрических соединений

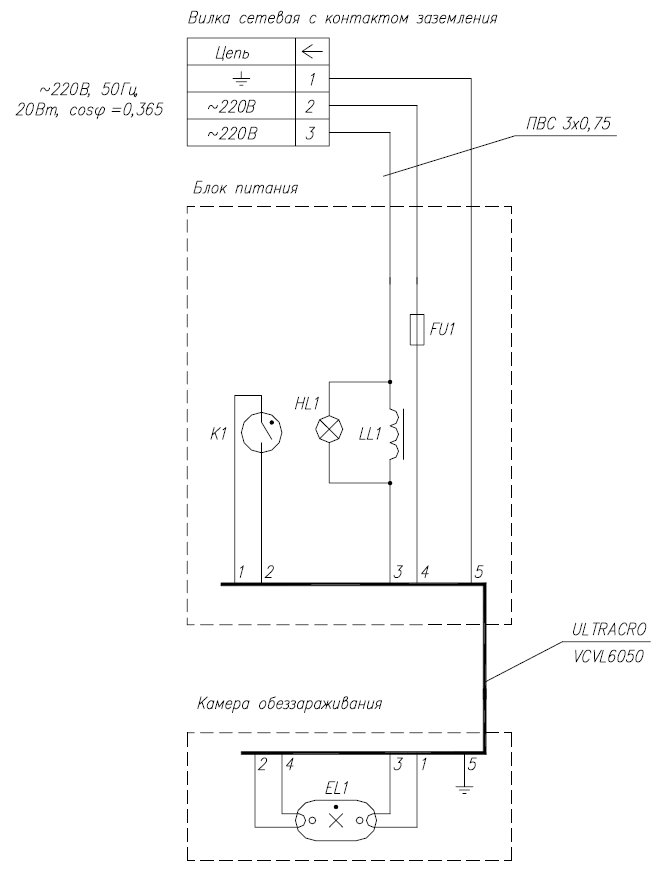

УДВ-1/1 (тип 3). Схема электрических соединений

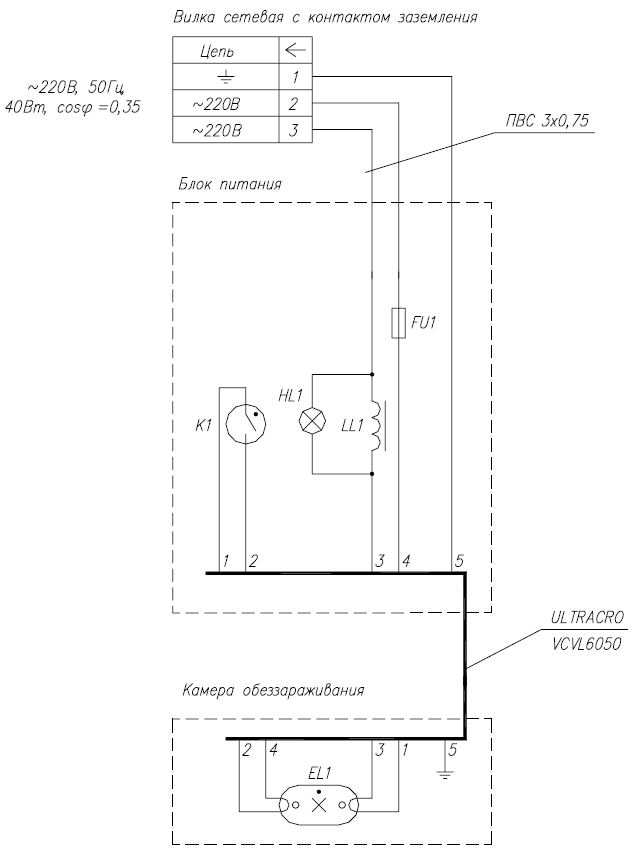

УДВ-2/1 (тип 3). Схема электрических соединений
