Установки ОДВ: техническая информация и схемы

Сравнительная чувствительность различных видов микроорганизмов к уф облучению
NN п/п	Вид микроорганизмов	Доза облучения, необходимая для инактивации 99,9% микроорганизмов, (мДж/см2)
1	Shigella flexneri	5,2
2	Shigella dysenteriae	8,8
3	Salmonella paratyphi	6,1
4	Salmonella typhi	7,5
5	Proteus vulgaris	7,8
6	Stahylococcus aureus	7,8
7	Escherichia coli	6,0
8	Virus poliomyelitis	6,0
9	Vibrio cholerae	6,5
10	Salmonella enteritidis	7,6
11	Mycobacterium tuberculosis	10,0
12	Pseudomonas aeruginosa	10,5
13	Virus hepatitis A	11,0

Нормативные документы, регламентирующие применение УФ

Применение ультрафиолетовых установок для обеззараживания питьевой воды регламентировано:

СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды, централизованных систем питьевого водоснабжения. Контроль качества»
СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников»
СанПиН 2.1.4.1116-02 «Гигиенические требования к качеству воды, расфасованной в емкости. Контроль качества»
СанПиН 2.1.2.1188-03 «Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества»
СанПиН 2.1.2.1331-03 «Гигиенические требования к устройству, эксплуатации и качеству воды аквапарков»
МУ 2.1.4.719-98 «Санитарный надзор за применением ультрафиолетового излучения в технологии подготовки питьевой воды»
МУК 4.3.2030-05 «Санитарно-вирусологический контроль эффективности обеззараживания питьевых и сточных вод УФ облучением»
МУ 2.1.2.694-98 «Использование ультрафиолетового излучения при обеззараживании воды плавательных бассейнов»

Применение ультрафиолетовых установок для обеззараживания сточной воды регламентировано:

СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»
МУ 2.1.5.1183-03 «Санитарно эпидемиологический надзор за использованием воды в системах технического водоснабжения промышленных предприятий»
МУ 2.1.5.732-99 «Санитарно-эпидемиологический надзор за обеззараживанием сточных вод ультрафиолетовым излучением»
МУ 2.1.5.800-99 «Организация госсанэпиднадзора за обеззараживанием сточных вод»
МУК 4.3.2030-05 «Санитарно-вирусологический контроль эффективности обеззараживания питьевых и сточных вод УФ облучением»

Габаритные размеры установок

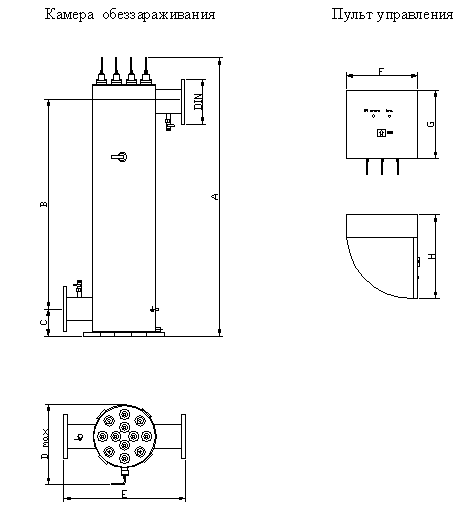

Габаритные размеры установок ОДВ серий 1 и 3

Габаритные размеры установок ОДВ
Установка	Произв-ность, м³/час	Размеры, мм
Установка	Произв-ность, м³/час	DIN	A	B	C	D	E	F	G	H
Серия 1. Обеззараживание питьевой воды
ОДВ-5	5	2"	1110	820	90	120	220	300	200	400
ОДВ-7	7	2"	1350	1170	90	120	220	300	200	400
ОДВ-10	10	2"	1120	820	90	180	280	300	400	450
ОДВ-15	15	2"	1350	1180	110	180	280	300	400	450
ОДВ-20	20	2"	1380	1180	110	200	340	400	400	550
ОДВ-30	30	DIN 110	1150	760	110	230	410	500	600	700
ОДВ-40	40	DIN 110	1380	1110	110	230	440	500	600	700
ОДВ-50	50	DIN 110	1400	1110	120	240	410	500	600	700
ОДВ-70	70	DIN 110	1400	1090	120	300	520	500	600	700
ОДВ-100	100	DIN 160	1420	1090	150	350	570	600	800	800
ОДВ-130	130	DIN 160	1450	1090	150	380	600	600	800	800
ОДВ-150	150	DIN 160	1450	1090	150	400	620	800	1000	1050
Серия 3. Обеззараживание сточной воды
ОДВ-2С	2	2"	1110	820	90	120	220	300	200	400
ОДВ-3С	3	2"	1350	1170	90	120	220	300	200	400
ОДВ-4С	4	2"	1120	820	90	180	280	300	400	450
ОДВ-6С	6	2"	1350	1180	110	180	280	300	400	450
ОДВ-8С	8	2"	1380	1180	110	200	340	400	400	550
ОДВ-12С	12	DIN 110	1150	760	110	230	410	500	600	700
ОДВ-16С	16	DIN 110	1380	1110	110	230	440	500	600	700
ОДВ-20С	20	DIN 110	1400	1110	120	240	410	500	600	700
ОДВ-30С	30	DIN 110	1400	1090	120	300	520	500	600	700
ОДВ-40С	40	DIN 160	1420	1090	150	350	570	600	800	800
ОДВ-50С	50	DIN 160	1450	1090	150	380	600	600	800	800
ОДВ-60С	60	DIN 160	1450	1090	150	400	620	800	1000	1050

Монтаж установок ОДВ

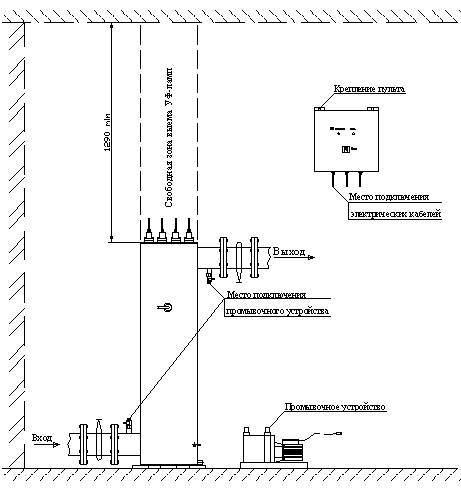

Монтажная схема установок ОДВ серий 1 и 3. Вертикальное расположение

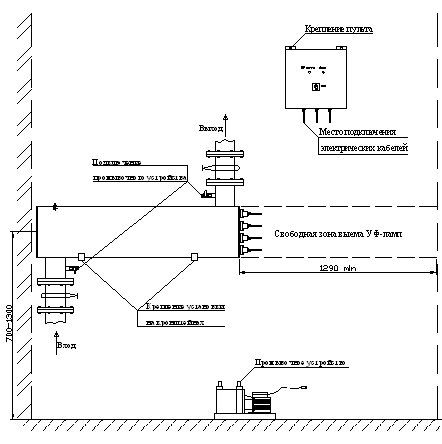

Монтажная схема установок ОДВ серий 1 и 3. Горизонтальное расположение
