Установки NV для очистки бытовых сточных вод
Установки биологической очистки типа NV предназначены для очистки бытовых или близких к ним стоков. Используются там, где нет возможности подсоединения к централизованным сетям канализации: коттеджные поселки, кемпинги, отдельно стоящие дома. Установка NV рассчитана на очистку сточной воды из кухни, ванной, туалета и других, схожих по назначению помещений.
Конструкция установки позволяет наиболее эффективно осуществлять технологический процесс аэробной биологической очистки, то есть с использованием бактерий "дышащих" кислородом воздуха, принудительно подаваемого в установку компрессором.
Процесс очистки бытовых сточных вод, основан на биохимическом разложении органических веществ аэробными бактериями прикрепленными на неподвижной загрузке. Характерная особенность установки типа NV - наличие бактерий, прикрепленных в виде биопленки к загрузке. Биопленка представляют собой плотный слой, состоящий из клеток бактерий, способных прикрепляться к твердой поверхности и образовывать фиксированную полимерную пленку, которая препятствует их выносу.
Для насыщения сточной воды кислородом, в установках типа NV применен компрессор фирмы Seсoh, который не требует никакого обслуживания, надежный и долговечный.
Корпус установки изготовлен из прочного стекловолокна и является статически устойчивым, поэтому дополнительного бетонирования не требуют. При высоком уровне грунтовых вод достаточно установить анкерное крепление с помощью бетонного основания или якорей.
Установка типа NV полностью автоматическая и не требует для обслуживания спецперсонала. Обслуживание установки легко производит сам пользователь. Установка очень долговечна, так как корпус выполнен из прочного стекловолокна, который не подвержен коррозии и не меняет структуры под лучами солнца. Установка работает без снижения качества очистки в зимних российских условиях.
| Модель | Производительность, м3/сутки | Рекомендуемое кол-во жителей | Цена, руб. в том числе НДС 18% |
|---|---|---|---|
| NV-1 | 0,8 | 2–5 | по запросу |
| NV-2 | 1,4 | 6–10 | по запросу |
| NV-3 | 2,3 | 11–14 | по запросу |
| NV-4 | 3,06 | 15–19 | по запросу |
| NV-5 | 3,6 | 20–24 | по запросу |
Отличительные особенности данных установок:
- Высокий эффект очистки;
- Длительный срок эксплуатации;
- Минимальное энергопотребление;
- Низкие расходы на монтаж (не требует спецтехники);
- Отсутствие внутренних движущих деталей;
- Легкая, прочная установка в едином корпусе;
- Корпус установки водонепроницаем;
- Экологическая безопасность.
Степень очистки хозяйственно-бытовых сточных вод при входящих концентрациях по БПК5 не более 375 мг/л, по взвешенным веществам не более 325 мг/л соответствует требования ГОСТ 25298-82 (пп. 9,10).
| Модель | Производительность, м3/сутки | Кол-во жителей* | Мощность, Вт | Размеры, мм | Вес, кг | |||
|---|---|---|---|---|---|---|---|---|
| hl | h2 | D | d | |||||
| NV-1 | 0,8 | 2–5 | 60 | 1 600 | 1 500 | 1 530 | 780 | 125 |
| NV-2 | 1,4 | 6–10 | 80 | 1 650 | 1 550 | 1 830 | 780 | 150 |
| NV-3 | 2,3 | 11–14 | 100 | 2 200 | 2 100 | 2 110 | 780 | 230 |
| NV-4 | 3,06 | 15–19 | 120 | 3 100 | 3 000 | 2 450 | 780 | 350 |
| NV-5 | 3,6 | 20–24 | 150 | 3 300 | 3 200 | 3 000 | 780 | 420 |
Технология очистки стоков установкой

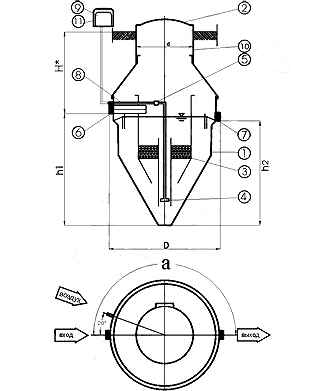

Схема установки NV
Описание: 1. Стеклопластиковый корпус; 2. Люк; 3. Каркас для биопленки; 4. Аэратор; 5. Соединитель воздуховода; 6. Вход стоков; 7. Выход стоков; 8. Воздуховод; 9. Воздушный компрессор; 10. Надставка; 11. Короб для компрессора (заказ)..
Установка типа NV представляет собой конусно-цилиндрическую стеклопластиковую емкость, состоящую из двух частей — корпуса и крышки с люком превышения.
1. Сточная вода поступает в центральную аэрационную камеру, где происходит постоянная аэрация и перемешивание сточной воды с активным илом. Камера представляет собой круглую конусную емкость с отверстием внизу. В центре аэрационной камеры находится направляющая труба, где происходит перемешивание стоков, насыщением их кислородом воздуха и биологическая деструкция при помощи активного ила, состоящего из аэробных бактерий. Активный ил вырабатывается из сточной воды в течение 15-25 дней. Воздух поступает через аэраторы с размером пузырьков 2-3 мм. Для достижения необходимого эффекта очистки центральная аэрационная камера снабжена биофильтром, на поверхности которого происходит нарастание биопленки. Биопленка создается в результате орошения загрузки водой, насыщенной кислородом в течение 15-25 дней.
2. Под действием гравитации происходит осаждение ранее всплывших частиц активного ила на дно емкости, откуда они опять выталкиваются на поверхность через направляющую трубу. Так как в камеру аэрации поступает свежая сточная вода, она вытесняет активный ил из аэрационной части в отстойник.
3. После очистки стоки самотеком или через канализационные насосные станции дренируют в грунт через фильтрационные поля, фильтрующие колодцы, траншеи или фильтрующие кассеты, выполненные в соответствии со СНиП 2.04.03-85. По требованиям местных органов надзора, при сбросе очищенной воды в водоемы после установки NV сточная вода подвергается обеззараживанию, для этого в цепочку очистных сооружений добавляются контактные камеры под УФ установку для обеззараживания.
Во время, когда отсутствует приток стоков, вода циркулирует по установке.

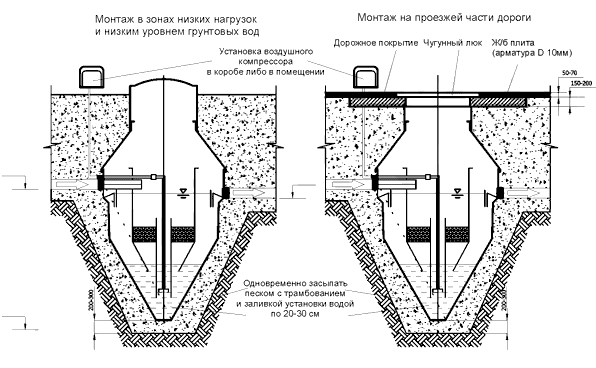

Монтаж установки NV

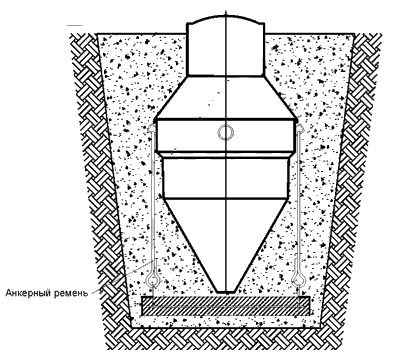

Анкерное крепление установки
Правила эксплуатации
Установки типа NV нетребовательны в обслуживании. Воздуходувку следует монтировать в сухом и хорошо проветриваемом помещении; а при установке вне помещений обязательно оборудовать для неё герметичный ящик; Необходимо регулярно, не реже, чем раз в 2 года откачать две трети избыточного ила, который со временем накапливается в нижней части установки. В случае интенсивной фактической загрузки очистного оборудования откачивать ил следует чаще.
