Ситемы очистки ливневой канализации ряда SOR
Установки SOR предназначены для очистки поверхностных (дождевых и талых) вод от загрязнений нефтепродуктами и взвешенными веществами. Выполненные из полимерных блоков данные установки просты в монтаже и транспортабельны. Все оборудование сертифицировано и имеет подробную документацию по монтажу, обслуживанию и эксплуатации. Для каждого вида стоков возможно подобрать свой оптимально сбалансированный набор оборудования из имеющегося типоряда.
Типоряд
Весь спектр оборудования очистки ливневых стоков представлен 5-ю типами установок. Обозначение каждого типа установок можно отличить по окончанию названия SOR.II-..-JKS (JK, KS, K, S). Каждый тип состоит из определенного набора блоков: J – сепаратор оборудован отстойником, K- сепаратор оборудован коалесцентным фильтром, S - сепаратор оборудован сорбционным фильтром.
Принцип работы
Каждый из установленных блоков, установки очистки ливневых стоков SOR, выполняет свою функцию, в сумме работа каждого из блоков позволяет добиться необходимого эффекта очистки.
Отстойник предназначен для отделения минеральных примесей и нерастворенных взвешенных веществ большой крупности.Коалесцентный сепаратор предназначен для конгломерации мелкодисперсных взвешенных веществ в большие скопления, для улавливания их в дальнейшем. При помощи коалесцентной вставки также происходит укрупнение нефтепродуктов и их улавливание при помощи установленной полупогружной перегородки.
Сорбционный фильтр предназначен для окончательной обработки сточной воды и доведения качественных показателей стоков до необходимой степени. Принцип его работы – это сорбция загрязняющих веществ и удержание их в теле фильтра. При накоплении предельной массы загрязнений в фильтре необходимо произвести его замену или регенерацию.
| Производительность установки | л/с | 0,5 | 1 | 2 | 5 | 10 |
|---|---|---|---|---|---|---|
| LДлина блока | мм | 2 000 | 2 600 | 4 200 | 4 400 | 7 600 |
| BШирина блока | мм | 800 | 800 | 800 | 1 600 | 1 600 |
| HВысота блока | мм | 1 280 | 1 280 | 1 280 | 1 280 | 1 280 |
| EВысота входного патрубка | мм | 1 180 | 1 180 | 1 180 | 1 180 | 1 150 |
| FВысота выходного патрубка | мм | 1 030 | 1 030 | 1 030 | 950 | 900 |
| DNДиаметр трубопровода | мм | 150 | 150 | 150 | 200 | 200 |
| Объем осадка | м3 | 0,07 | 0,13 | 0,26 | 0,66 | 1,12 |
| Объем нефтепродуктов на поверхности | дм3 | 7,5 | 15 | 30 | 75 | 150 |
| Объем нефтепродуктов в масляном резервуаре | дм3 | 30 | 35 | 40 | 100 | 200 |
| Масса блока | кг | 220 | 260 | 390 | 620 | 940 |
| Производительность установки | л/с | 0,5 | 1 | 2 | 5 | 10 | 20 |
|---|---|---|---|---|---|---|---|
| LДлина блока | мм | 1 400 | 2 000 | 3 200 | 3 400 | 5 600 | 6 600 |
| BШирина блока | мм | 800 | 800 | 800 | 1 600 | 1 600 | 2 400 |
| HВысота блока | мм | 1 280 | 1 280 | 1 280 | 1 280 | 1 280 | 1 680 |
| EВысота входного патрубка | мм | 1 180 | 1 180 | 1 180 | 1 180 | 1 150 | 1 550 |
| FВысота выходного патрубка | мм | 1 130 | 1 130 | 1 130 | 1 130 | 1 050 | 1 400 |
| DNДиаметр трубопровода | мм | 150 | 150 | 150 | 150 | 200 | 200 |
| Объем осадка | м3 | 0,07 | 0,13 | 0,26 | 0,66 | 1,12 | 2,83 |
| Объем нефтепродуктов на поверхности | дм3 | 7,5 | 15 | 30 | 75 | 150 | 300 |
| Объем нефтепродуктов в масляном резервуаре | дм3 | 30 | 35 | 40 | 100 | 200 | 300 |
| Масса блока | кг | 160 | 210 | 290 | 470 | 700 | 1 210 |
| Производительность установки | л/с | 0,5 | 1 | 2 | 5 | 10 | 20 |
|---|---|---|---|---|---|---|---|
| LДлина блока | мм | 800 | 800 | 1 200 | 1 400 | 2 400 | 2 600 |
| BШирина блока | мм | 800 | 800 | 800 | 1 600 | 1 600 | 2 400 |
| HВысота блока | мм | 1 280 | 1 280 | 1 280 | 1 280 | 1 280 | 1 680 |
| EВысота входного патрубка | мм | 1 130 | 1 130 | 1 130 | 1 130 | 1 050 | 1 400 |
| FВысота выходного патрубка | мм | 1 030 | 1 030 | 1 030 | 950 | 900 | 1 250 |
| DNДиаметр трубопровода | мм | 150 | 150 | 150 | 150 | 200 | 200 |
| Масса блока | кг | 110 | 110 | 140 | 250 | 380 | 680 |
| Производительность установки | л/с | 2 | 5 | 10 | 20 |
|---|---|---|---|---|---|
| AДлина блока | мм | 2 000 | 3 000 | 3 000 | 4 000 |
| BШирина блока | мм | 1 000 | 1 200 | 2 000 | 2 000 |
| CВысота блока | мм | 1 280 | 1 680 | 1 680 | 1 680 |
| EВысота входного патрубка | мм | 1 130 | 1 130 | 1 050 | 1 400 |
| FВысота выходного патрубка | мм | 960 | 960 | 960 | 1 080 |
| DNДиаметр трубопровода | мм | 150 | 150 | 200 | 200 |
| Масса блока | кг | 370 | 780 | 950 | 1 400 |
Рабочие схемы
Установки очистки ливневых стоков SOR могут работать в двух режимах:
- Режим работы совместно с аккумулирующей емкостью. При очистке ливневых и талых стоков весь объем сточных вод накапливается в аккумулирующем резервуаре и постепенно насосом перекачивается на установку SOR. Данный режим хорош тем что производительность очистных сооружений небольшая, но одновременно с этим стоимость самого резервуара значительная. К плюсам данного режима можно также отнести эффект очистки, получаемый в накопительной емкости, что также позволяет снизить нагрузку на очистные сооружения.
- Очистные сооружения SOR могут также работать в проточном режиме. Весь сток при данном режиме делится на загрязненный и условно чистый. Загрязненный сток подается на очистные сооружения, а условно чистый сбрасывается по байпасной линии. Для разделения стока необходимо установить разделительную камеру. К преимуществам данного режима можно отнести отсутствие в необходимости отводить большие площади под очистные сооружения и быстрый монтаж. Также стоимость очистных сооружений без накопительных емкостей значительно меньше решений с накопительной емкостью.
Монтаж

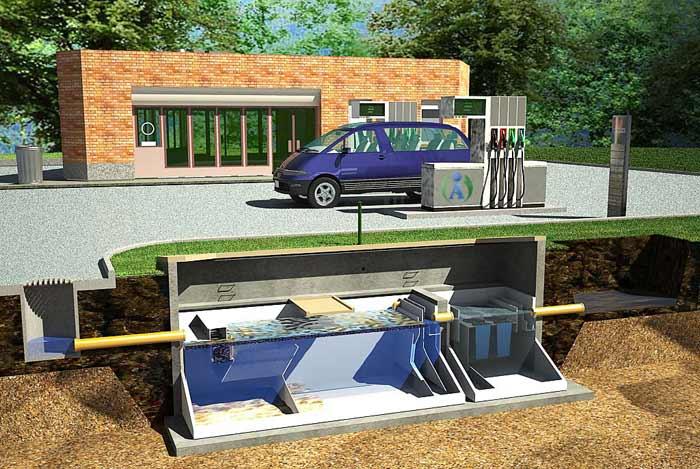

Установки очистки ливневых стоков SOR монтируются в железобетонный кессон. Сверху установка накрывается съемной крышей, которая при необходимости позволит легко осуществить обслуживание. Подводящий и отводящий патрубки располагаются вдоль оси установки. При монтаже необходимо соблюдать горизонтальность установки, недопустимо допускать отклонений. Нельзя допускать попадания строительного мусора внутрь установки. После окончания монтажных работ установку требуется залить чистой водой.
