Очистка поверхностного стока на НГП-С и НГП-СК

Фильтроэлементы для очистных сооружений НГП

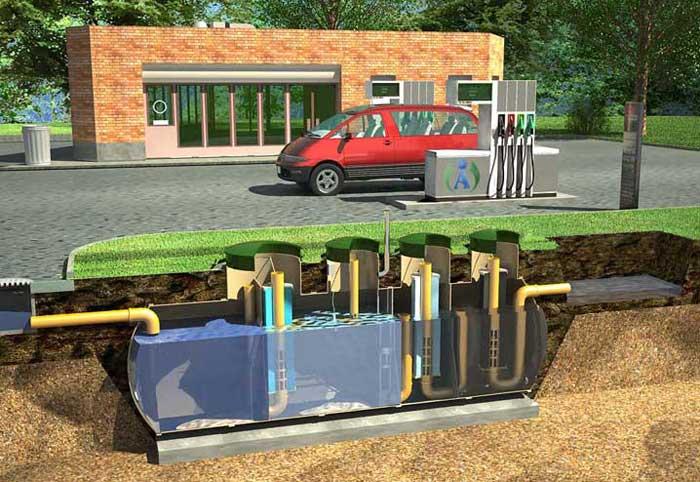

Очистные сооружения ливневых стоков типа НГП-СК. Общий вид
Увеличить

Назначение

Установка НГП используется для очистки поверхностного стока. Выполненные в едином корпусе из стеклопластика, установки представляют из себя горизонтальные цилиндрические емкости с колодцами - надставками и стеклопластиковыми крышками. Основное назначение этого оборудования – удаление из сточных вод нефтесодержащих продуктов и взвешенных веществ, поступающих с селитебных, промышленных, складских, автозаправочных и прочих территорий.

Преимущества

Методика очистки поверхностных стоков

Весь процесс очистки поверхностных стоков проводится в три этапа:

  1. Первый этап - очистка на отстойнике-пескоуовителе. Вода собравшаяся по сети ливневой канализации поступает в первую камеру где происходит успокоение потока и крупные частицы загрязнений постепенно осаждаются на дне отстойника. С течением времени на дне накапливается осадок, который необходимо удалить с помощью ассенизаторской техники.
  2. После первичного отстаивания, предварительно очищенные поверхностные стоки поступают во вторую камеру с установленным коалесцентным фильтром. Функциональное предназначение этого фильтра заключается в укрупнении эмульгированных нефтепродуктов, позволяя им, тем самым, в дальнейшем всплыть на поверхность и оставаться там до последующего процесса откачивания. Коалесцентный фильтр, ускоряя процесс очистки, позволяет значительно сократить объёмы очистных сооружений. В случае загрязнения фильтра его легко можно восстановить, путем промывки, к примеру аппаратом высокого давления. Нефтепродукты, накопившиеся на поверхности воды, необходимо удалять при достижении установленного уровня, но не менее двух раз в год
  3. В последней (третьей) камере установлены абсорбирующие фильтры "FIBROIL". Данный вид фильтров обладает следующими сорбционными свойствами:
    • светлое - 8,1 г. на 1 г. сорбента
    • тёмное - 14,4 г. на 1 г. сорбента
    При значительных загрязнениях адсорбирующего материала нефтепродуктами, необходимо произвести его замену. При этом частота замены определяется исходя из концентраций загрязняющих веществ, поступающих с поверхностным стоком.

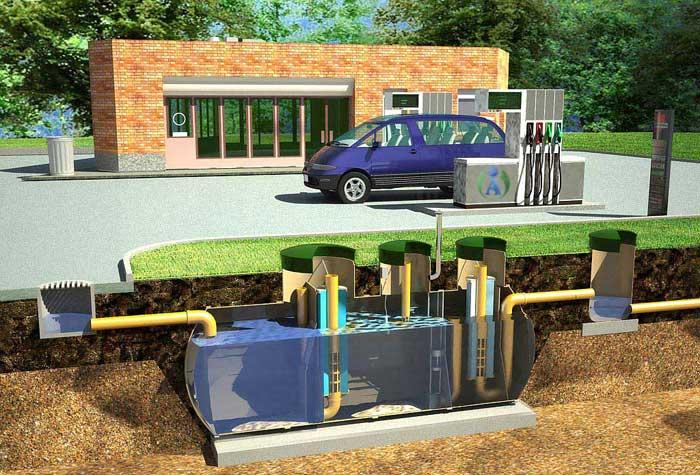

Очистные сооружения ливневых стоков типа НГП-СК. Общий вид
Увеличить

Автоматизация

На очистных сооружениях НГП установлено устройство автоматической блокировки, которое в аварийной ситуации не позволит нефтепродуктам попасть в ливневую сеть с очищенными стоками и предотвратит загрязнение водоема. Наряду с системой автоматической блокировки в установках очистки поверхностного стока устанавливается датчик нефтепродуктов, который в штатном режиме позволяет проинформировать о необходимости откачивания накопившихся в установке нефтесодержащих загрязнений.

При проектировании необходимо рассчитать установку на замену сорбента не реже 1-го раза в год, этот срок уточняется при эксплуатации и при возникновении потребности может быть увеличен.

Варианты технологических схем

Очистные сооружения НГП могут работать как в проточном режиме так и совместно с накопительной емкостью. При значительных концентрациях загрязняющих веществ в стоках, необходимо применить предварительную очистку сточных вод в отстойниках. Совместная работа отстойников с очистными сооружениями позволяет применить НГП меньшей производительности.

Данных вид очистных сооружений может работать в проточном режиме. При этом сток разделяется на загрязненный и условно чистый, разделение производится в разделительной камере.

Основные характеристики и цены
ХарактеристикаЕд. Производительность установки
25101520
Максимальный расходл/с 25101520
м3/час 7,218365472
Форма сепаратора  Горизонтальный цилиндр
Длина сепаратора НГП-С (0,3 мг/л по нефтепродуктам)ммL2 7504 0205 1006 6508 400
Длина сепаратора НГП-СК (0,05 мг/л по нефтепродуктам)мм 3 9505 1006 2007 7009 800
Диаметр сепаратораммD1 5001 5001 8001 8001 800
Высота сепаратораммHСоответствует диаметру D
Массакг 7008001 0001 2001 400
Высота смотровых колодцевммH*Под заказ
Диаметр смотровых колодцевммD1800
D21 200
Рабочий объемм3 3,535,4410,1713,5217,20
Диаметр патрубков (входящий/отводящий)ммD3110160160200200
Частота удаления песка и осадкамес. 6
Максимальный объем пескам3V10,140,230,380,580,72
Максимальный объем осадкам3V20,150,370,620,921,23
Максимальный объем нефтепродуктовм3V30,070,160,260,400,53
Объем заменяемого сорбентам3V40,0440,110,20,30,41
Цена (в т. ч. НДС)руб.
— НГП-С  598 345651 475916 4921 252 5401 344 189
— НГП-СК  658 306709 285992 2031 496 9381 631 091
* Длина указана без песколовки
** Уточняется при заказе
Основные характеристики и цены
ХарактеристикаЕд. Производительность установки
3040506070
Максимальный расходл/с 3040506070
м3/час 108144180216252
Форма сепаратора  Горизонтальный цилиндр
Длина сепаратора НГП-С (0,3 мг/л по нефтепродуктам)ммL7 1008 90012 30014 10014 100**
Длина сепаратора НГП-СК (0,05 мг/л по нефтепродуктам)мм 8 20010 00014 50016 30014 100*
Диаметр сепаратораммD2 4002 4002 4002 4002 400
Высота сепаратораммHСоответствует диаметру D
Массакг 1 6001 8002 4002 6002 800
Высота смотровых колодцевммH*Под заказ
Диаметр смотровых колодцевммD1800
D21 200
Рабочий объемм3 26,8534,0647,6954,9062,51
Диаметр патрубков (входящий/отводящий)ммD3200315315315315
Частота удаления песка и осадкамес. 6
Максимальный объем пескам3V10,851,131,411,691,98
Максимальный объем осадкам3V21,361,812,262,713,16
Максимальный объем нефтепродуктовм3V30,580,770,971,161,36
Объем заменяемого сорбентам3V40,610,781,061,341,47
Цена (в т. ч. НДС)руб.
— НГП-С  1 572 6482 016 2832 596 7292 902 2663 360 472
— НГП-СК  1 908 6952 321 7813 360 4723 879 8184 124 216

Ограничения

При проектировании и эксплуатации оборудования по очистке поверхностных сточных вод нельзя допускать попадания хозяйственно-бытовых сточных вод в установку. Запрещено сбрасывать в систему ливневой канализации агрессивные химические вещества.

Схемы установки

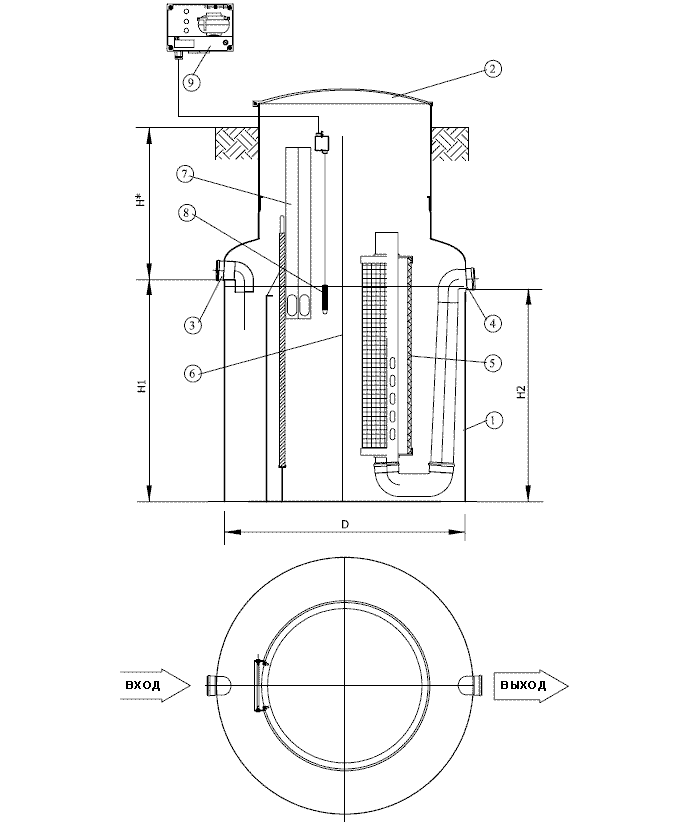

НГП вертикальная (1–1,5 л/с) НГП вертикальная (1–1,5 л/с)

Описание: 1. Корпус (стеклопластик); 2. Смотровой колодец; 3. Входной патрубок; 4. Выходной патрубок; 5. Сорбционный фильтр; 6. Перегородка; 7. Патрубок для удаления нефтепродуктов; 8. Датчик уровня нефтепродуктов; 9. Сигнализатор уровня нефтепродуктов.

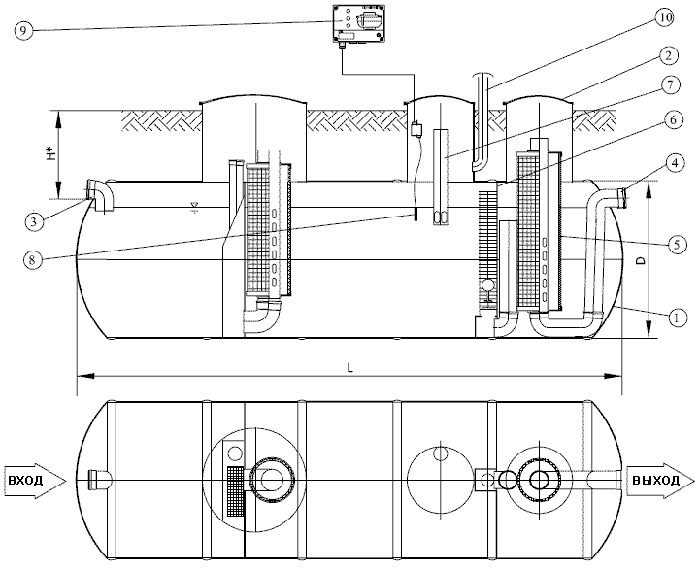

НГП горизонтальная (2–70 л/с) НГП горизонтальная (2–70 л/с)

Описание: 1. Корпус (стеклопластик); 2. Смотровой колодец; 3. Входной патрубок; 4. Выходной патрубок; 5. Сорбционный фильтр; 6. Перегородка; 7. Патрубок для удаления нефтепродуктов; 8. Датчик уровня нефтепродуктов; 9. Сигнализатор уровня нефтепродуктов; 10. Вентиляция..
