Очистные сооружения ливневых стоков Векса®
Общие сведения
Основное предназначение установок Векса это очистка поверхностных вод, к каковым относятся ливневые стоки и талые воды. Степень очистки позволяет добиться нормативных показателей для сброса в городскую систему ливневой канализации или, при отсутствии общественной системы канализации, осуществить очистку и последующее отведение сточных вод в водоем. Очистные сооружения типоряда Векса могут быть применены также при очистке слабозагрязненных промышленных сточных вод.
Подбор ливневых очистных сооружений Векса
Производительность очистных сооружений определяется расчётным путем и может составлять от 2 до 200 л/сек (согласно типоряда на установки). Выбор очистных сооружений ливневых стоков определяется множеством факторов, к примеру такими, как климатическое расположение объекта, рельеф местности, площадь и состав поверхности объекта. Но для быстрой ориентации, при площадях менее 4 га и использовании установки «Векса» в качестве очистных сооружений проточного типа, можно ориентироваться на следующие рекомендации: с одного гектара твёрдых поверхностей (асфальт и крыши), как правило образуется 10 л/с ливневых сточных вод, для проектирования следует применять расчет в соответствии со СНиП ливневая канализация и др. нормативных документов. При необходимости, наши специалисты всегда помогут определится с расчетом и подбором очистных сооружений.
Производительность
Для обеспечения большой производительности очистных сооружений (более 50 л/сек) применяются блочные комплексы Векса-60-М … Векса-200-М.
Например, для обеспечения производительности 180 л/сек применяется установка Векса-180-М, которая конструктивно представлена в виде шести блоков, работающих параллельно. Габаритные размеры комплекса в плане определяются с учетом габаритных размеров блока и расстояния между блоками, минимально 1 м или в соответствии с проектными решениями.
Исполнение
Установка Векса выполнена в стеклопластиковом корпусе, который состоит из нескольких отсеков, разделенных перегородками, в каждом из которых проходит своя стадия очистки. Заключительным этапом очистки поверхностных сточных вод часто является обеззараживание, к примеру на станции дезинфекции сточных вод серии СДВ.
Сферы применения
- очистка ливневых стоков;
- очистка сточных вод возникающих в период снеготаяния (талые воды);
- очистка стоков после поливомоечных работ;

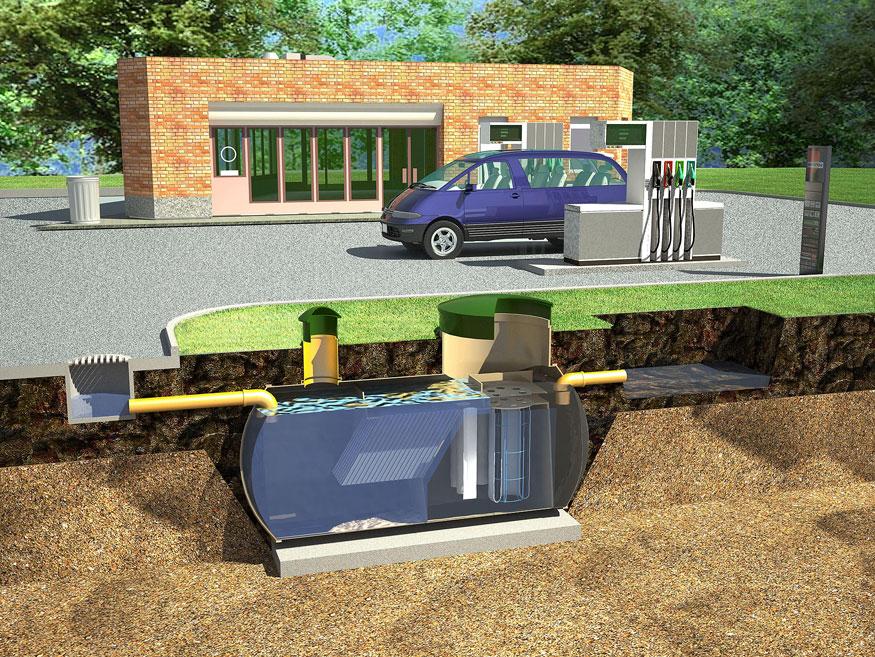

- очистка поверхностных вод автозаправочных станций;
- очистка стоков промышленных предприятий, незначительно загрязненных нефтесодержащими веществами и взвешенными частицами;
| Модель | Производительность | Площадь | Масса, т | Количество | Стоимость, руб (с НДС)* | |||
|---|---|---|---|---|---|---|---|---|
| м3/час | л/с | водосбора, Га | сухая | с водой | корпусов, шт | базовая | версия М | |
| Векса-2 | 7,2 | 2 | 0,2 | 0,5 | 4,3 | 1 | по запросу | по запросу |
| Векса-5 | 18 | 5 | 0,5 | 0,9 | 5,8 | 1 | по запросу | по запросу |
| Векса-10 | 36 | 10 | 1,0 | 1,1 | 15,0 | 1 | по запросу | по запросу |
| Векса-15 | 54 | 15 | 1,5 | 1,5 | 20,0 | 1 | по запросу | по запросу |
| Векса-20 | 72 | 20 | 2,0 | 2,1 | 27,8 | 1 | по запросу | по запросу |
| Векса-30 | 108 | 30 | 3,0 | 2,3 | 30,8 | 1 | по запросу | по запросу |
| Векса-35 | 126 | 35 | 3,5 | 2,6 | 34,5 | 1 | по запросу | по запросу |
| Векса-40 | 144 | 40 | 4,0 | 3,0 | 41,1 | 2 | по запросу | по запросу |
| Векса-50 | 180 | 50 | 5,0 | 3,7 | 49,4 | 2 | по запросу | по запросу |
| Векса-60 | 216 | 60 | 6,0 | 4,6 | 61,6 | 2 | по запросу | по запросу |
| Векса-70 | 252 | 70 | 7,0 | 5,2 | 69,0 | 2 | по запросу | по запросу |
| Векса-80 | 288 | 80 | 8,0 | 6,0 | 82,2 | 4 | по запросу | по запросу |
| Векса-100 | 360 | 100 | 10,0 | 7,4 | 98,8 | 4 | по запросу | по запросу |
| Векса-120 | 432 | 120 | 12,0 | 9,2 | 123,2 | 4 | по запросу | по запросу |
| Векса-160 | 576 | 160 | 16,0 | 12,0 | 164,4 | 8 | по запросу | по запросу |
| Векса-200 | 720 | 200 | 20,0 | 14,8 | 197,6 | 8 | по запросу | по запросу |
Процесс очистки ливневых сточных вод
Процесс очистки в установках Векса проходит в нескольких блоках:- Песколовка – предназначена для отделения крупных минеральных примесей и пленочных нефтепродуктов накапливающихся на водной поверхности.
- Тонкослойный блок – служит для задержания мелкодисперсных нефтепродуктов и взвешенных веществ, посредствам установления ламинарного режима течения воды и большой площади для оседания взвешенных веществ.
- Коалесцентный сепаратор – способствует увеличению размера частиц эмульгированных нефтепродуктов, позволяя им в дальнейшем всплыть и не попасть в очищенную воду.
- Фильтр – применяется для окончательной очистки ливневых стоков от загрязнений, позволяя добиться требуемых показателей современной нормативной документации по очистке ливневых сточных вод и тем самым избежать загрязнения водных объектов. Для установок Векса-М устанавливается двуступенчатый сорбционный фильтр, степень очистки на котором позволяет добиться требуемых концентраций нефтепродуктов для сброса в водные объекты рыбохозяйственного назначения.
Монтаж оборудования

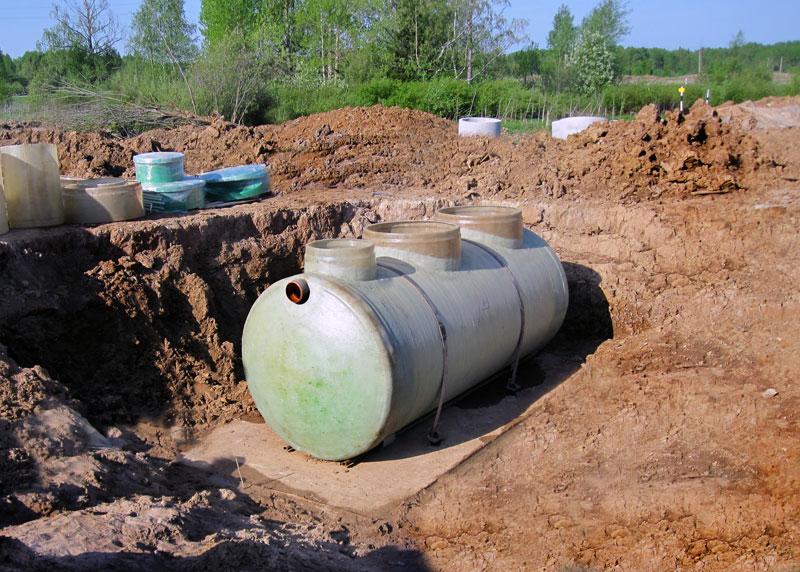

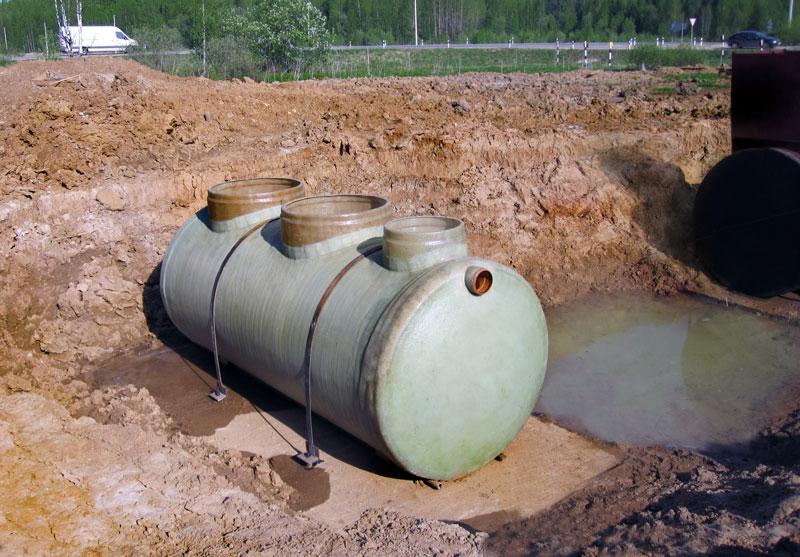

Установки Векса могут быть смонтированы в подземном и надземном виде. И тот и другой способы монтажа занимают немного времени и минимум трудозатрат. Установки очистки ливневых сточных вод Векса выполнена в полной заводской готовности и не требует от строителей каких либо особенных знаний. При монтаже необходимо следовать подробным указаниям руководства по эксплуатации и схемам по монтажу.
В большинстве случаев применяется подземный монтаж, ввиду ряда преимуществ. К таковым можно отнести экономия надземного пространства для использования в иных целях. Расположенные под землей очистные сооружения ливневых стоков работают в самотечном режиме и позволяют избежать установки лишних перекачивающих насосных станций. Расположенные ниже глубины промерзания очистные сооружения не требуют мероприятий по утеплению оборудования и предотвращают образование ледяной корки на поверхности воды. При монтаже на газоне эстетично выполненные зеленые крышки установок Векса помогут сохранить гармоничный внешний вид окружающей среды.
Существует несколько вариантов подземного размещения установки. При благоприятных условиях, низком уровне грунтовых вод, «хороших» грунтах и размещении на газоне установку Векса можно монтировать на уплотненный грунт основания, предварительно выполнив песчаную подсыпку. В случае высокого уровня грунтовых вод очистные сооружения поверхностных стоков типоряда Векса требуют дополнительного пригруза (как вариант железобетонная плита), защищающего установку от всплытия в случае опорожнения емкости. При установке оборудования под проезжей частью требуется организовать разгрузочную плиту, равномерно распределяющую нагрузки и предотвращающую разрушение установки, в данном случае вместо стеклопластиковых крышек оборудование монтируется с переходниками под чугунный люк.

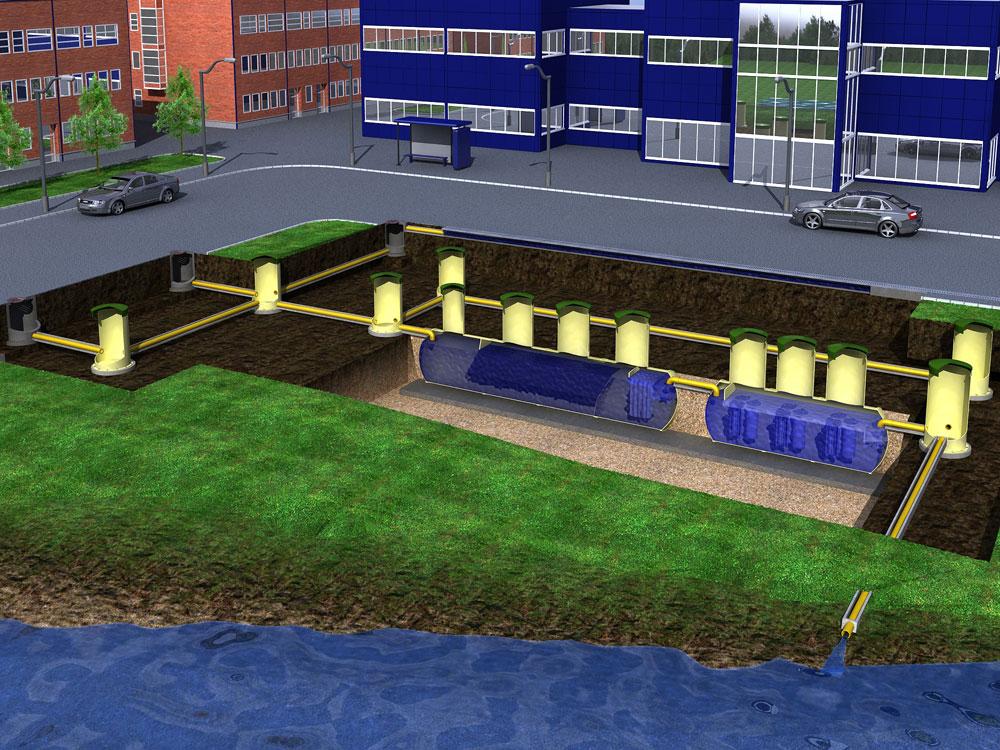

Размещение оборудования

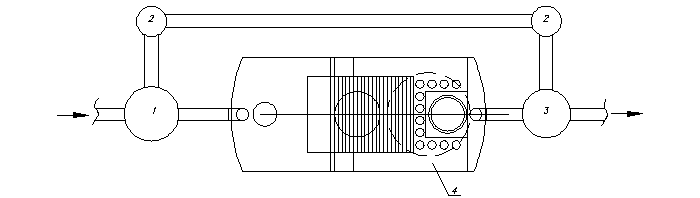

Описание: 1. Разделительная камера; 2. Поворотный колодец; 3. Контрольный колодец; 4. Установка «Векса» («Векса-М»).
| Наименование загрязнителя | Единицы измерения | До очистки | После очистки |
|---|---|---|---|
| Взвешенные вещества | мг/л | 3000 | 3–5 |
| Нефтепродукты | мг/л | 110 | 0,3 (0,05 для Векса-М) |
| БПК5 | мгО2/л | 150 | 2 |
| ХПК | 1200 | не более 10 |
| Производительность установки, л/с | ед | 2 | 5 | 10 | 15 | 20 | 30 | 35 | |
|---|---|---|---|---|---|---|---|---|---|
| Длина | L | мм | 2900 | 3600 | 5240 | 7040 | 9540 | 10540 | 11800 |
| Диаметр | D | мм | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 | 2000 |
| Высота входного патрубка (до лотка) | H1 | мм | 1350 | 1350 | 1800 | 1800 | 1800 | 1800 | 1800 |
| Высота выходного патрубка (до лотка) | H2 | мм | 1200 | 1200 | 1550 | 1550 | 1550 | 1550 | 1550 |
| Диаметр патрубков | DN | мм | 110 | 160 | 200 | 200 | 200 | 250 | 250 |
| Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | По проекту | |||||||
| Количество сорбционных фильтров | шт | 1 | 2 | 3 | 4 | 5 | 6 | 8 | |
| Рабочий объем | V | м3 | 3,77 | 4,95 | 13,92 | 18,47 | 25,72 | 28,50 | 31,9 |
| Объем осадка | м3 | 0,27 | 0,46 | 1,65 | 2,46 | 3,40 | 4,08 | 4,36 | |
| Объем нефтепродуктов | м3 | 0,06 | 0,09 | 0,26 | 0,33 | 0,43 | 0,52 | 0,58 | |
| Масса (сухая / с водой) | т | 0,5/4,3 | 0,9/5,8 | 1,1/15,0 | 1,5/20,0 | 2,1/27,8 | 2,3/30,8 | 2,6/34,5 | |
| Срок замены сорбента | мес | 6 | |||||||
** сорбционный фильтр, для Векса-40-М, Векса-50-М
| Производительность установки, л/с | ед | 40 | 50 | ||||
|---|---|---|---|---|---|---|---|
| 40(ПН)* | 40(С)** | 40М(ПН+С) | 50(ПН)* | 50(С)** | |||
| Длина | L | мм | 9540 | 5040 | 14580 | 11040 | 6440 |
| Диаметр | D | мм | 2000 | 2000 | 2000 | 2000 | 2000 |
| Высота входного патрубка (до лотка) | H1 | мм | 1800 | 1600 | 1800 | 1800 | 1600 |
| Высота выходного патрубка (до лотка) | H2 | мм | 1600 | 1450 | 1450 | 1600 | 1450 |
| Диаметр патрубков | DN | мм | 315 | 315 | 315 | 315 | 315 |
| Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | По проекту | |||||
| Количество сорбционных фильтров | шт | – | 9 | – | – | 12 | |
| Рабочий объем | V | м3 | 28,50 | 12,30 | 38,10 | 30,00 | 15,70 |
| Объем осадка | м3 | 5,41 | – | 5,41 | 6,19 | – | |
| Объем нефтепродуктов | м3 | 0,65 | 0,95 | 1,30 | 1,50 | 1,65 | |
| Масса (сухая / с водой) | т | 2,0/27,8 | 1,0/13,3 | 3,0/41,1 | 2,5/32,5 | 1,2/16,9 | |
| Срок замены сорбента | мес | 6 | |||||
** сорбционный фильтр, для Векса-40-М, Векса-50-М
Преимущества оборудования
- простота при монтаже и эксплуатации (не требует особого обучения обслуживающего персонала);
- высокая коррозионная стойкость оборудования;
- срок службы оборудования может достигать до 50 лет;
- работа в самотечном режиме не требует высоких затрат электроэнергии;
- эстетичный внешний вид;
- простота замены внутренних элементов.
Принципиальная схема установки «Векса»

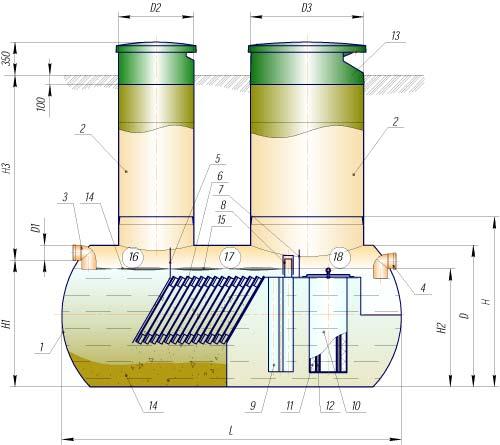

Описание: 1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Первая перегородка; 6. Тонкослойный блок; 7. Вторая перегородка; 8. Обводной байпас; 9. Коалесцентный фильтр (сепаратор); 10. Сорбционный фильтр одноступенчатый или двухступенчатый (для Векса-М); 11. Сорбционный материал первой ступени очистки; 12. Сорбционный материал второй ступени очистки (для Векса-М); 13. Люк; 14. Зона накопления осадка; 15. Зона накопления нефтепродуктов; 16. Песколовка; 17. Тонкослойный отстойник; 18. Зона фильтрации; D. Диаметр корпуса; D1. Диаметр патрубков; D2. Диаметр смотрового колодца; Н. Высота корпуса; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Глубина расположения входного патрубка (до лотка) от поверхности земли; L. Длина корпуса.
