Канализационная насосная станция (КНС)
Увеличить

Канализационные насосные станции (КНС) – предназначены для перекачивания промышленных, хозяйственно-бытовых и ливневых сточных вод. Корпус изготовлен из армированного стеклопластика, в плане представляет вертикальную цилиндрическую емкость. Для перекачивания жидкости смонтированы погружные насосы, которые создают напор для транспортирования сточных вод на очистные сооружения или на рельеф местности. Работа установки автоматизирована – комплектуется системой автоматики.

Монтаж станции позволяет избежать большого заглубления самотечных трубопроводов.

КНС из стеклопластика

Насосные станции применяются в тех случаях, когда не удается осуществить отвод промышленных, хозяйственно-бытовых и ливневых сточных вод самотеком на очистные сооружения или в места сброса.

Канализационная насосная станция монтируется подземно на поверхности остается смотровой люк из стеклопластика, нижняя часть корпуса – усилена.

При необходимости размещения под проезжей частью, над выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются по месту на чугунные.

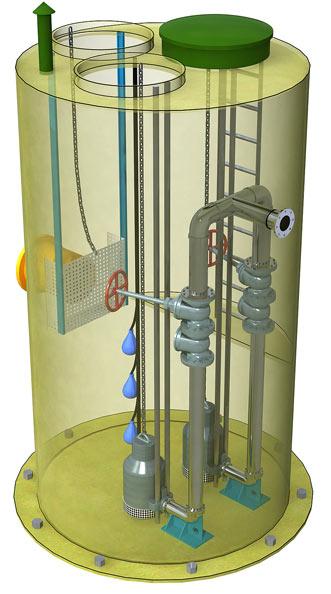

Функционально КНС Армопласт состоит из приемной емкости, куда поступает вода через встроенный контейнер для мусора. Контейнер предназначен для улавливания крупных загрязнений. Далее вода, при помощи погружных канализационных насосов, поступает в напорный трубопровод, на котором установлены задвижки и обратный клапан. Обратный клапан, установленный на напорном трубопроводе, не позволяет опорожняться напорному трубопроводу обратно в корпус. Для удобства обслуживания оборудования и арматуры в емкости имеется площадка обслуживания и лестница.

Установки комплектуются блоком автоматического управления, канализационными насосными агрегатами. Система контроля уровня осуществляется датчиками уровня. Датчики уровня предназначены: для включения – отключения рабочих и резервных насосных агрегатов, для сигнализации, при переполнении приемного резервуара. Блок управления размещается во влагозащищенном и оттапливаемом корпусе, вблизи КНС и не требует специальных построек.

Для их обслуживания имеется смотровой люк, диаметр которого позволяет произвести обслуживание насосных агрегатов изнутри. Перемещение насосов внутри емкости осуществляется грузоподъемными механизмами и устройствам по направляющим штангам.

Для подбора оборудования необходимо знать следующие параметры:

Преимущества КНС из стеклопластика:

Монтаж насосной станции осуществляется в подготовленный котлован на бетонное основание. Ее корпус анкеруется к основанию, подводится труба (трубы) входа и выхода. Происходит обратная засыпка корпуса песком с последующей утрамбовкой. Выставляются датчики управления установкой. Кабель электропитания насосов и датчиков выводятся и присоединяются к пульту управления. Подключается силовой кабель к пульту управления канализационной насосной станции.

При отсутствии полного задания от заказчика, условия эксплуатации и другие требования принимаются проектировщиком, с учетом положений Строительных Норм и Правил и согласовываются с заказчиком в Техническом задании на проектирование.

Цена КНС определяется согласно опросного листа.

Загрузить опросный лист, канализационная насосная станция (DOC, 82KB)
Канализационные насосные станции - цена корпуса
Модель*РасходНапорВидКоличествоШкафРазмеры корпусаСтоимость
стоковнасосовуправлениядиаметрвысотас НДС
м3/часмштнал.ммруб
КНС Armoplast-ST-1610вода1+1,23,5380 200
КНС Armoplast-ST-2610хоз-быт1+1,23,5427 500
КНС Armoplast-ST-3610вода2+1,23,5505 300
КНС Armoplast-ST-4610хоз-быт2+1,23,5599 900
КНС Armoplast-ST-51010вода2+1,23,5505 300
КНС Armoplast-ST-61010хоз-быт2+1,23,5599 900
КНС Armoplast-ST-71510вода2+1,23,5526 900
КНС Armoplast-ST-81510хоз-быт2+1,23,5629 600
КНС Armoplast-ST-92010вода2+1,24679 100
КНС Armoplast-ST-102010хоз-быт2+1,24893 700
КНС Armoplast-ST-1165вода1+1,23,5370 100
КНС Armoplast-ST-1265хоз-быт1+1,23,5427 500
КНС Armoplast-ST-1365вода2+1,23,5504 500
КНС Armoplast-ST-1465хоз-быт2+1,23,5599 900
КНС Armoplast-ST-15105вода2+1,23,5485 200
КНС Armoplast-ST-16105хоз-быт2+1,23,5599 900
КНС Armoplast-ST-17155вода2+1,23,5505 300
КНС Armoplast-ST-18155хоз-быт2+1,23,5659 700
КНС Armoplast-ST-19205вода2+1,24650 200
КНС Armoplast-ST-20205хоз-быт2+1,24859 700
* Представлены только самые популярные модели КНС. Чтобы подобрать КНС под ваши требования заполните опросный лист или свяжитесь с нами любым другим способом!
