Монтажные схемы жироуловителей СТК

Стандартная высота технического колодца — 1800 мм, но в зависимости от глубины заложения подводящего коллектора может быть изменена. Максимально допустимая высота — 3000 мм.

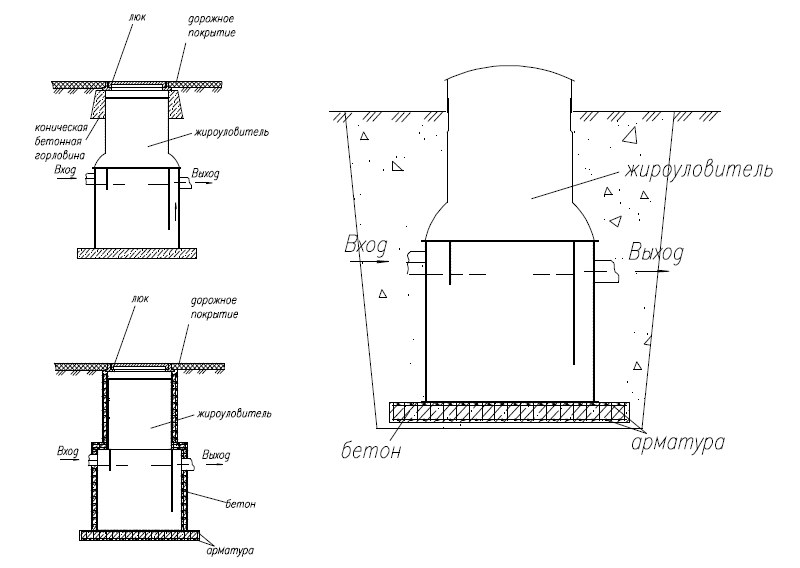

Монтажные схемы жироуловителей серии СТК

Размещение оборудования Размещение оборудования

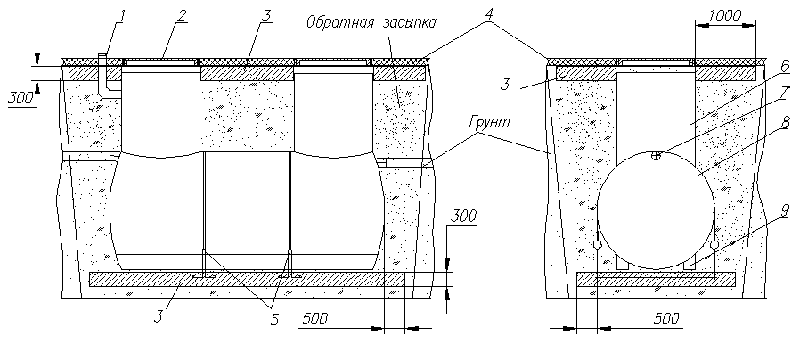

Монтаж жироуловителя на ж/б плиту под проезжей частью, с установкой монолитной плиты Монтаж жироуловителя на ж/б плиту под проезжей частью, с установкой монолитной плиты

Описание: 1. Вентиляция; 2. Чугунный люк; 3. Ж/б плита; 4. Дорожное покрытие; 5. Анкер; 6. Технологический колодец; 7. Входной и выходной патрубки; 8. Корпус; 9. Опора.

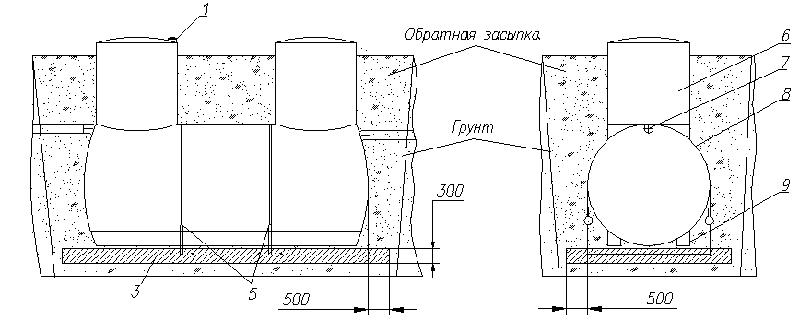

Монтаж жироуловителя на ж/б плиту Монтаж жироуловителя на ж/б плиту

Описание: 1. Вентиляция; 3. Ж/б плита; 5. Анкер; 6. Технологический колодец; 7. Входной и выходной патрубки; 8. Корпус; 9. Опора.

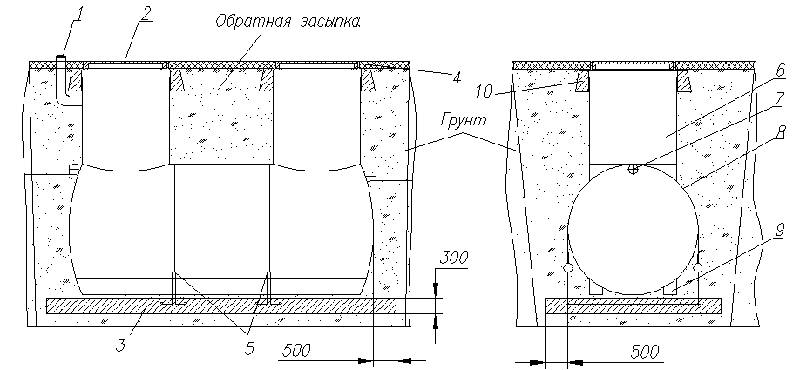

Монтаж жироуловителя на ж/б плиту под проезжей частью, с установкой ж/б опорных колец Монтаж жироуловителя на ж/б плиту под проезжей частью, с установкой ж/б опорных колец

Описание: 1. Вентиляция; 2. Чугунный люк; 3. Ж/б плита; 4. Дорожное покрытие; 5. Анкер; 6. Технологический колодец; 7. Входной и выходной патрубки; 8. Корпус; 9. Опора.

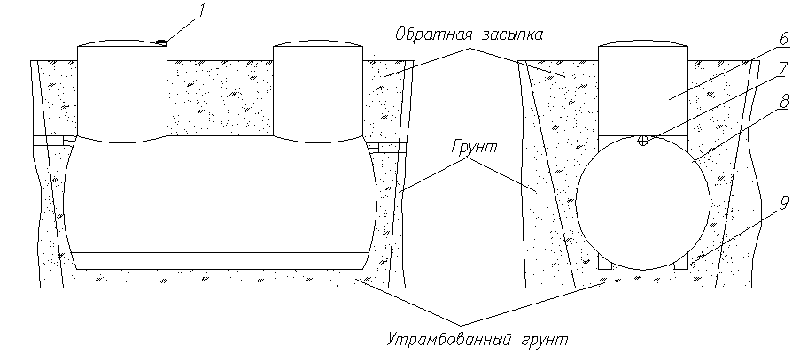

Монтаж жироуловителя на утрамбованный грунт Монтаж жироуловителя на утрамбованный грунт

Описание: 1. Вентиляция; 6. Технологический колодец; 7. Входной и выходной патрубки; 8. Корпус; 9. Опора.
