Жироловки серии ОТБ

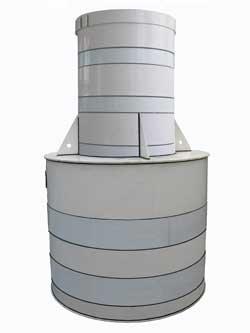

Жироловка с надставкой 1,5 м (жироуловитель)

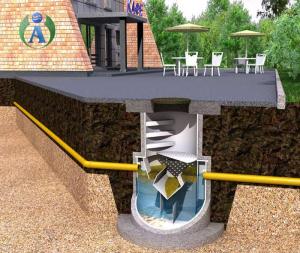

Вариант расположения жироуловителя
Увеличить

Назначение жироловки ОТВ

Жироловка двухступенчатая предназначена для улавливания жиросодержащих загрязнений из сточных вод предприятий общественного питания, кафе, пищевых производств и подобных предприятий, где сточные воды загрязнены маслами и жирами.
Жироловка используется для первичной очистки сточной воды перед сбросом в городской коллектор или на биологические очистные сооружения.

Для заказа жироловки необходимо указать следующие параметры:

  1. наружный диаметр подводящей трубы К и L (110, 125 или 160 мм);
  2. высота надставки, определяется по глубине залегания канализационной трубы;
  3. необходимость пластиковой крышки. При размещении под проезжей частью крышка заменяется на чугунный люк.
Стоимость установки
Жироловка ОТБЦена, в том числе НДС (руб)
ОТБ 1ОТБ 2ОТБ 3ОТБ 4ОТБ 5
В основном исполнении87 877122 974135 572150 137164 628
Надставка до 0,5 м11 10811 10811 10811 10811 108
Надставка до 1 м22 21522 21522 21522 21522 215
Надставка до 1,5 м33 32433 32433 32433 32433 324
Надставка до 2 м44 43144 43144 43144 43144 431
Надставка до 2,5 м55 54055 54055 54055 54055 540
Надставка до 3 м66 64766 64766 64766 64766 647
Крышка (люк)9 0009 0009 0009 0009 000

Основные особенности жироловки

Материал изготовления жироловки ОТВ – интегрированный полипропилен «Мостен-52-492». Полипропилен обладает антикоррозионными свойствами. Жироловка соответствует условиям CR номер 171/92, а технологическое исполнение — стандарту DIN 4040.
Жироловка представляет собой герметичный пластмассовый резервуар с внутренними перегородками и емкостью для накопления всплывшего жира. Емкость для накопления жира представляет собой ограниченную наклонными пластинами емкость, расположенную на поверхности жироловки. Удаление жиропродуктов происходит механическим и механизированным способом. В жироловке, для удобства эксплуатации, имеется площадка и лестница для обслуживания. На поверхности жироловка закрывается крышкой из полипропилена.
Жироловка устанавливается на твердое и ровное основание, при монтаже в обводненных грунтах необходимо бетонировать корпус.

Технические характеристики жироловки
ПараметрЕд. изм.12345
Диаметр «А»мм9001 3601 5801 5501 630
Размер «С» (основное исп.)мм1 2001 1601 1601 3601 360
Размер «D»мм8559209201 1201 120
Размер «Е»мм7958608601 0601 060
Вход/Выходмм110160160160160
Расходл/с12345
м3/час3,67,210,814,418
Количество блюд (ориент.)шт/сут.2003007001 1001 500
Объем накопителя жирал80125125175175
Масса устройствакг68157182186198

Работа жироловки

Жироловка ОТБ. Вид сверху

Сточные воды, прошедшие предварительную очистку на механическое решетке поступают в первую часть жироловки. Здесь происходит всплытие жирных загрязнений и выпадение взвешенных веществ в осадок. Удаление загрязнений идет за счет разности плотности. После первой ступени вода перетекает на вторую, где полностью очищается. Вода отводится через выходную трубу в канализационную сеть.
Всплывший жир сгребается с поверхности жироловке в накопительную емкость, где находится до момента его удаления. В жироловке можно сделать отверстие для монтажа вентиляционной трубы.

Преимущества установки:

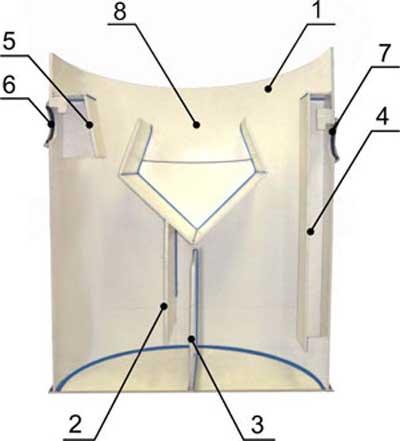

Жироотделитель в основном исполнении без крышки Жироотделитель в основном исполнении без крышки

Описание: 1. Корпус жироотделителя; 2. Погружная перегородка; 3. Погружная перегородка; 4. Погружная перегородка; 5. Полупогружная перегородка; 6. Подводящий патрубок с уплотнительным кольцом; 7. Отводящий патрубок с уплотнительным кольцом; 8. Пространство для накопления жира.

Вариант в основном исполнении с крышкой из полипропилена Вариант в основном исполнении с крышкой из полипропилена
Вариант с крышкой и надставкой Вариант с крышкой и надставкой
