Промышленные жироуловители серии СТК

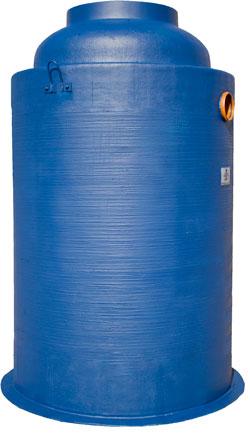

Жироуловитель СТК
Увеличить

Общие сведения

Жироуловитель СТК

Промышленные жироуловители серии СТК-1-50 используются для удаления из сточных вод жиров и взвешенных веществ с целью защиты канализации и локальных очистных сооружений от зарастания.
Изготовлен из стеклопластика. Выполнен по ТУ 4859-001-98116734-2008, Санитарно-Эпидемиологическое заключение № 77.MO.01.485.П.005501.07.08 от 30.07.2008 г.
Срок службы не менее 50 лет.
Поставляем в надземном и подземном исполнении.
В комплект поставки может входить контрольное устройство уровня жира, который сигнализирует о необходимости удаления жира.

Применение

Жироуловитель СТК

Промышленные жироуловители серии СТК используют на пищевых предприятиях: мясокомбинаты, кондитерские производства и молочной промышленности, а также кафе, рестораны, торговые центры.
Процесс очистки заключается в отделении жиров от сточной воды за счет разного удельного веса веществ. Частицы жира легче воды, они поднимаются на поверхность, а очищенная сточная вода поступает на сброс.

Преимущества жироуловителя СТК

Варианты размещения

Монтаж производят в подземном или надземном варианте.

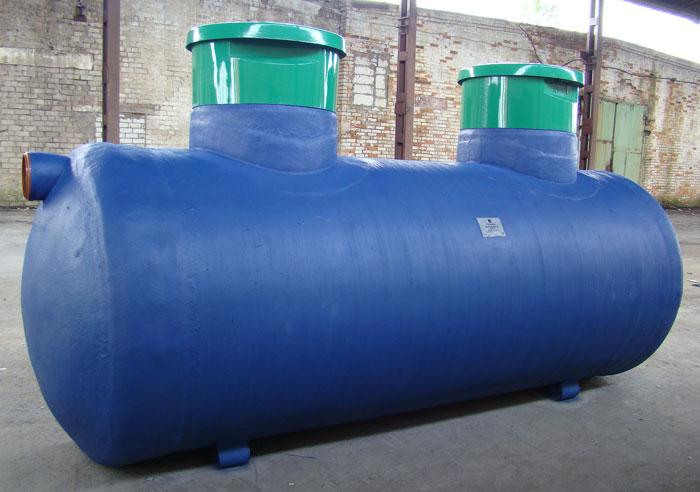

Жироуловитель СТК, производительностью 6-50 л/с
Увеличить

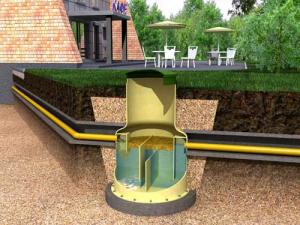

Подземное размещение

При подземном размещении жироуловитель закапывается в подготовленный котлован.
Высота смотрового колодца зависит от глубины залегания канализационной трубы. После завершения общестроительных работ на поверхности остается смотровой колодец с крышкой, который позволяет его обслуживать.
Жироуловитель поставляется в стандартном исполнении с углублением 1,8 м, высоту горловины можно наращивать до 3 метров, при этом необходимо произвести усиление стенок корпуса. При большем заглублении необходимо использовать КНС.
При размещение под проезжей частью необходима установка разгрузочной железобетонной плиты с чугунными люками.
Жироуловитель монтируется на твердое основание.

Надземное размещение

При надземном исполнении корпус изготавливается усиленным, не требует специального бетонирования или обвязки из металла. Надземное исполнение применяется при размещении жироуловителя в техническом помещении или при монтаже в железобетонные кольца.

Устройство и принцип действия

Жироуловитель представляет собой емкость из армированного стеклопластика с полупогружными перегородками, образующих два отстойника, к которых происходит выделения песка и жира из сточной воды.
Жироуловитель имеет технический колодец для обслуживания, используется для откачки ила и жира с помощью ассенизационной машины.
Сточные воды поступают в жироуловитель через входной патрубок. В первой части происходит удаления основных загрязнений, далее вода через полупогружную перегородку поступает во вторую камеру, где происходит полная очистка воды. Очищенные стоки отводятся через выходной патрубок в канализацию.

Крышка для жироуловителя СТК, диаметр 800мм
Технические данные и характеристики
Тип жироуловителя «СТК»123456810
 Производительностьл/с123456810
 м3/час3,67,210,814,41821,628,836
 Тип установки вертикальнаягоризонтальная
H3Высота технического колодцамм900/1800 (под заказ до 3000)
LДлина установкимм300036004200
DДиаметр корпусамм12001200150015001500150015001500
 Число ступеней очистки 2
HВысота корпусамм8101070143017802130
H1Высота расположения входного патрубка (до лотка)мм680940108014301780130013001300
H2Высота расположения выходного патрубка (до лотка)мм600860100013501700120012001200
D1,2Диаметры патрубковмм110110160160160160160160
D3Диаметр колодца газон/проезжая частьмм800/560
 Рабочий объемм30,61,21,82,43,03,64,86,0
 Объем жирам30,120,120,20,20,20,420,580,73
 Массат0,140,160,250,300,350,370,420,47
Технические данные и характеристики
Тип жироуловителя «СТК»1215172025304050
 Производительностьл/с1215172025304050
 м3/час43,25461,27290108144180
 Тип установки горизонтальная
H3Высота технического колодцамм
LДлина установкимм59006900780090006600780073008900
DДиаметр корпусамм15001500150020002000200024002400
 Число ступеней очистки 2
HВысота корпусамм
H1Высота расположения входного патрубка (до лотка)мм13001300130018001800180021502150
H2Высота расположения выходного патрубка (до лотка)мм12001200120016501650165019501950
D1,2Диаметры патрубковмм200200200200200200315315
D3Диаметр колодца газон/проезжая частьмм800/560
 Рабочий объемм38,4610,812,214,418,021,628,836,0
 Объем жирам30,851,031,191,51,21,482,212,82
 Массат0,630,690,790,851,081,31,822,26
Общий вид жироуловителя СТК 1-5 Общий вид жироуловителя СТК 1-5

Описание: 1. Корпус (стеклопластик); 2. Смотровой колодец с люком; 3. Подводящий патрубок с раструбным соединением; 4. Отводящий патрубок с раструбным соединением; 5. Полупогружная перегородка; 6. Погружная перегородка; 7. Зона для удаления садка и первичного отделения жиров; 8. Зона для удаления вторичного отделения жиров; 9. Зона накопления жиропродуктов; 10. Зона накопления осадков; 11. Датчик уровня жиропродуктов; D. Диаметр установки; D1. Диаметр днища жироуловителя; D2. Диаметр патрубков; D3. Диаметр технического колодца; H.  Высота корпуса жироуловителя; H1. Высота расположения входного патрубка; h3. Высота расположения выходного патрубка; h4. Высота смотрового колодца.

Жироуловитель СТК горизонтальный Жироуловитель СТК горизонтальный

Описание: 1. Стеклопластиковый корпус; 2. Технический колодец с люком; 3. Входной патрубок с раструбным соединением; 4. Выходной патрубок с раструбным соединением; 5. Полупогружная перегородка; 6. Погружная перегородка; 7. Зона для удаления осадка и первичного отделения жиров; 8. Зона для вторичного удаления жиров; 9. Зона для накопления жира; 10. Зона накопления осадков; 11. Датчик уровня жиропродуктов; L. Длина корпуса; D. Диаметр установки; D2. Диаметр патрубков; D3. Диаметр технических колодцев; H. Высота корпуса жироуловителя; H1. Высота расположения входного патрубка; h3. Высота расположения выходного патрубка; h4. Глубина расположения входного патрубка (до лотка) от поверхности земли.

Цены на установки
Жироловка СТКСтоимость, в том числе НДС (руб)
СТК 1СТК 2СТК 3СТК 4СТК 5СТК 6СТК 8СТК 10
С заглублением до 0,9 м681838349097405111320125235181300199000228500
С заглублением до 1,8 м7931594622108537122452136367198000215750245250
Крышка (люк)65346534653465346534130681306813068
Цены на установки
Жироловка СТКСтоимость, в том числе НДС (руб)
СТК 12СТК 15СТК 17СТК 20СТК 25СТК 30СТК 40СТК 50
С заглублением до 0,9 мпо запросу
С заглублением до 1,8 мпо запросу
Крышка (люк)1306813068130681306813068130681306813068
Жироуловители основного исполнения (надземное)
НаименованиеСтоимость, руб., в т.ч. НДС 18%
СТК-1 основное исполнение61625
СТК-2 основное исполнение76932
СТК-3 основное исполнение107266
СТК-4 основное исполнение123299
СТК-5 основное исполнение139271
Крышка для основного исполнения18150
Степень очистки
Вид загрязненийДопустимая концентрация загрязнений (мг/л) на входе в сооружение (не более)Эффект очистки на выходе из установки (%)
Взвешенные вещества100040…70
Неэмульгированные жиры500050…80
