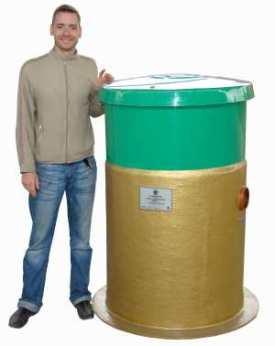

Жироотделители серии Верта
Общие сведения
Жироотделитель модельного ряда Верта предназначен для улавливания из сточной воды механических примесей и не растворенных жиров. Принцип работы заключается в снижении скорости потока сточной воды, в результате чего происходит всплытие свободных жиров и выпадение ила в осадок.
Жироотделитель Верта изготовлен из стеклопластика в соответствии с ТУ.
Срок службы стеклопластикового корпуса составляет более 50 лет.
Монтаж может быть выполнен как в надземном, так и в подземном исполнении.
Так же может комплектоваться датчиком уровня жира и осадка. При срабатывании датчиков идет сигнал о необходимости откачки жироуловителя.
Преимущества жироотделителя из армированного стеклопластика
- срок службы не менее 50 лет;
- занимает мало места;
- антикоррозионный материал изготовления;
- герметичный корпус;
- простой монтаж;
- легкая эксплуатация.
Применение
Жироотделитель используют на многих пищевых предприятиях, таких как мясоперерабатывающие, молокоперерабатывающие и других подобных предприятиях. Жироотделитель подходит для очистки сточных вод кафе, ресторанов, торговых центров с собственной кухней и столовых.
Варианты размещения

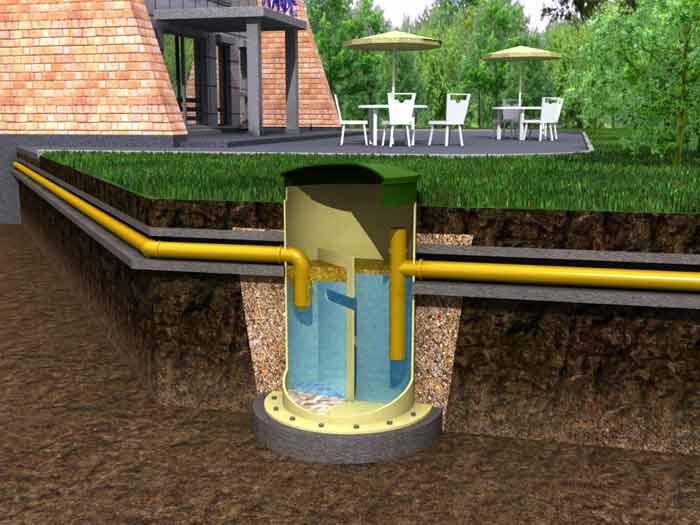

Подземное размещение

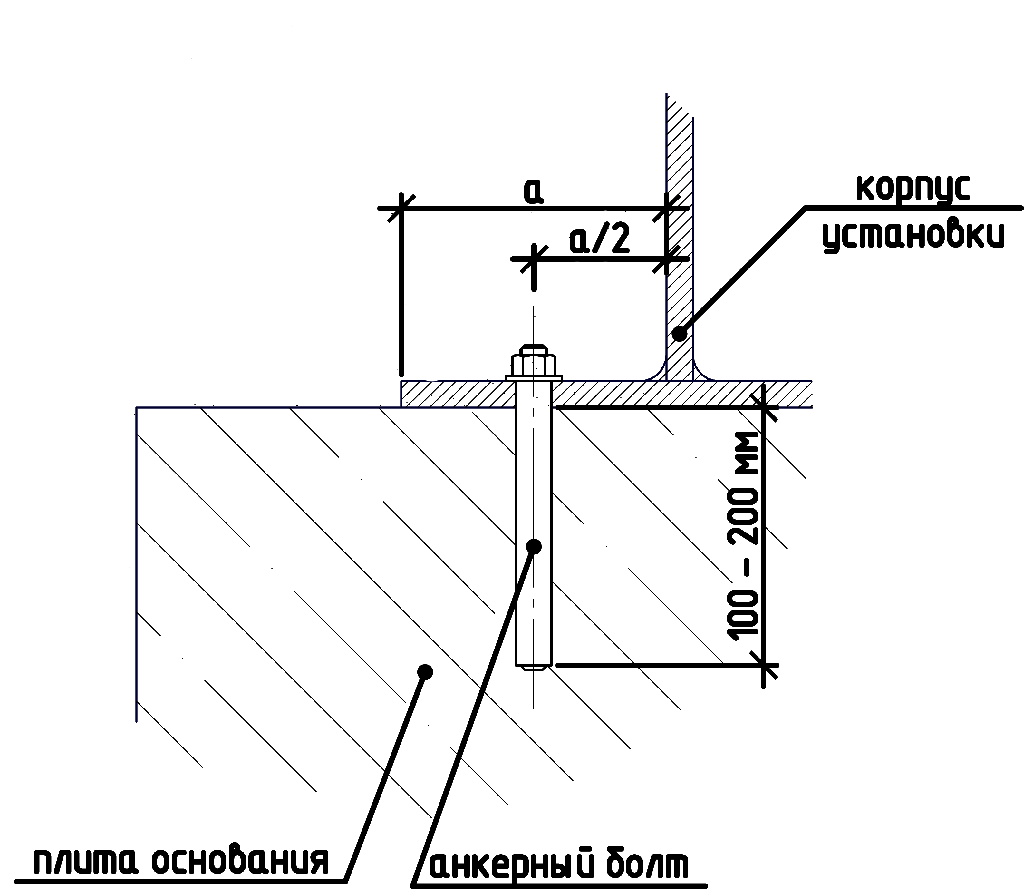

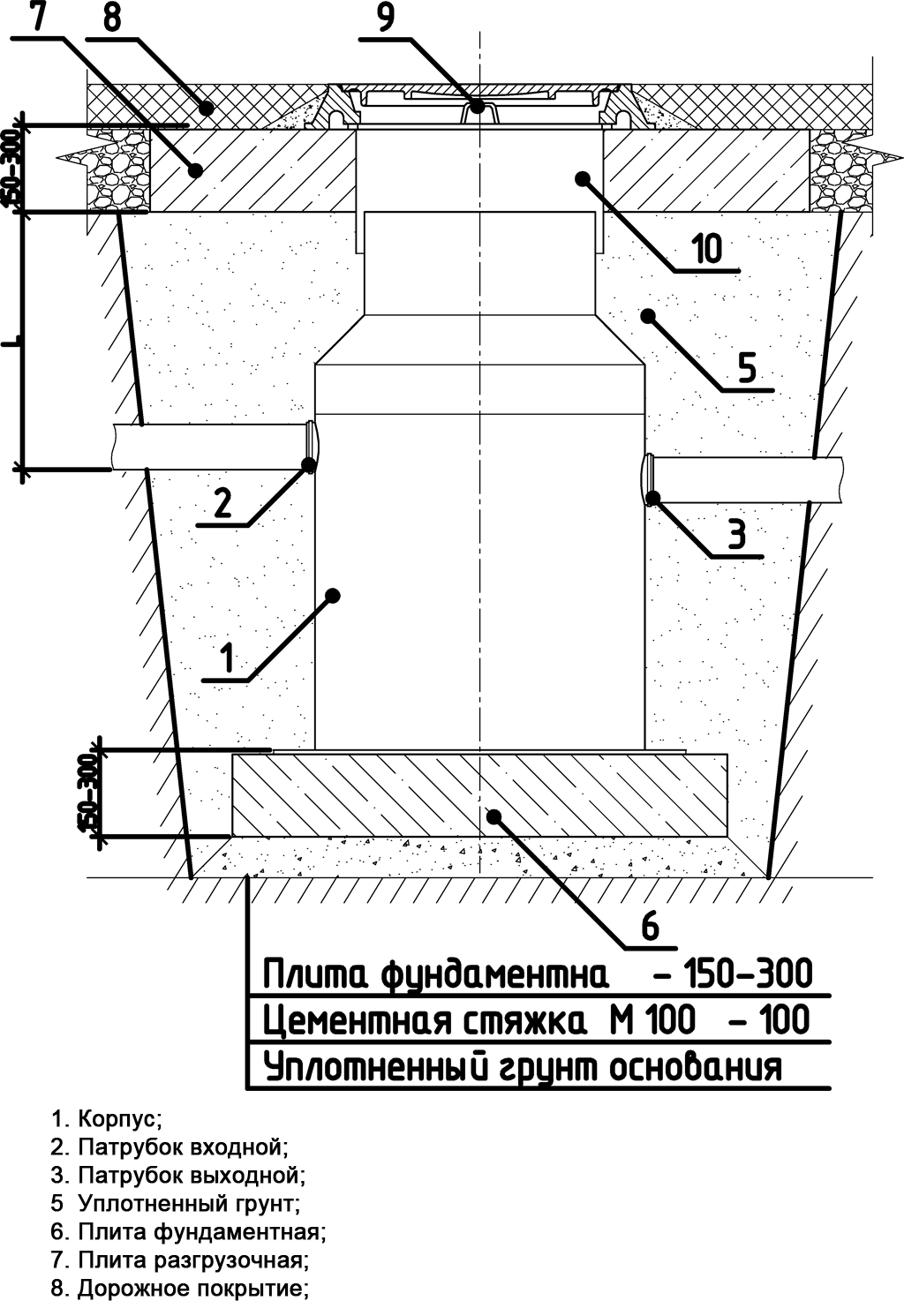

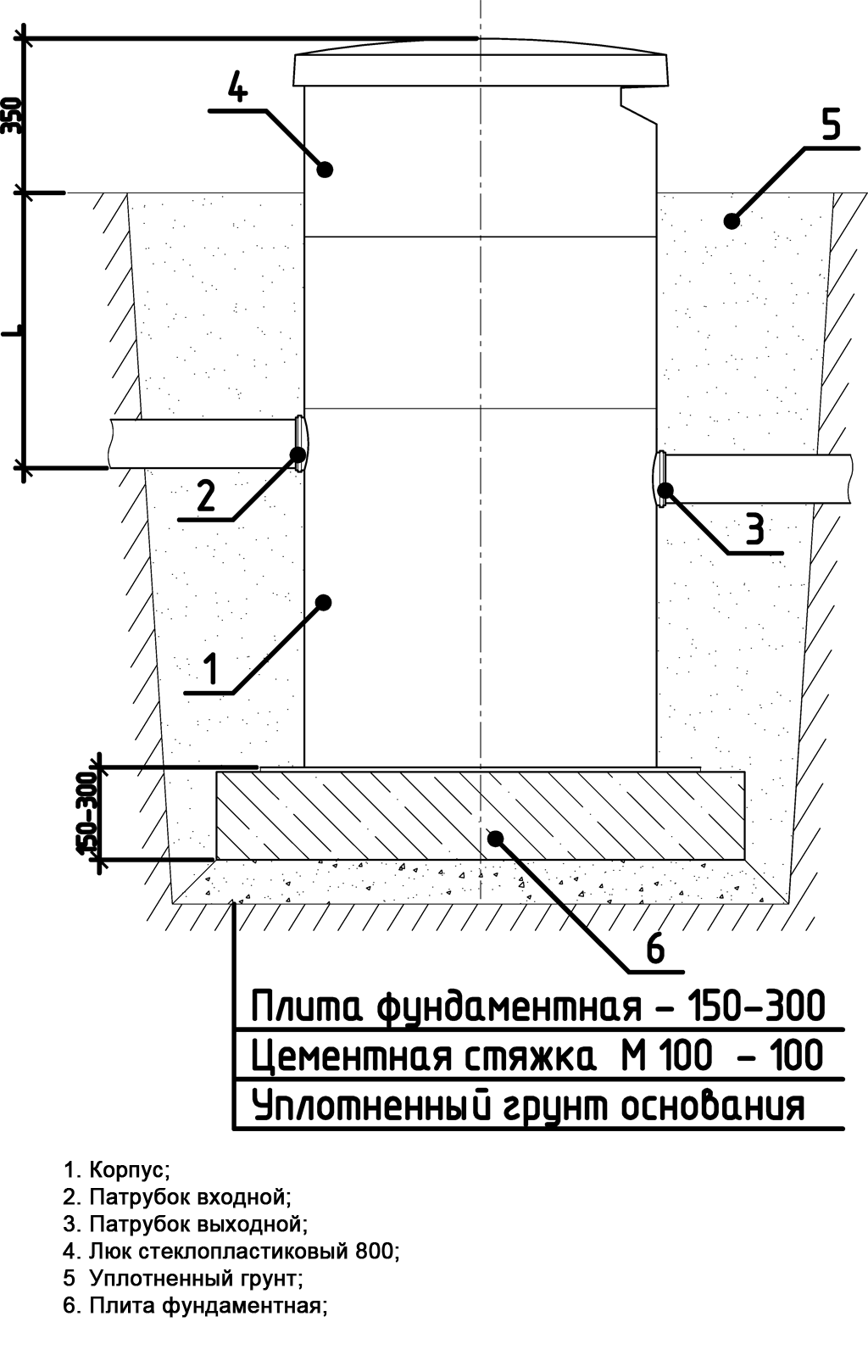

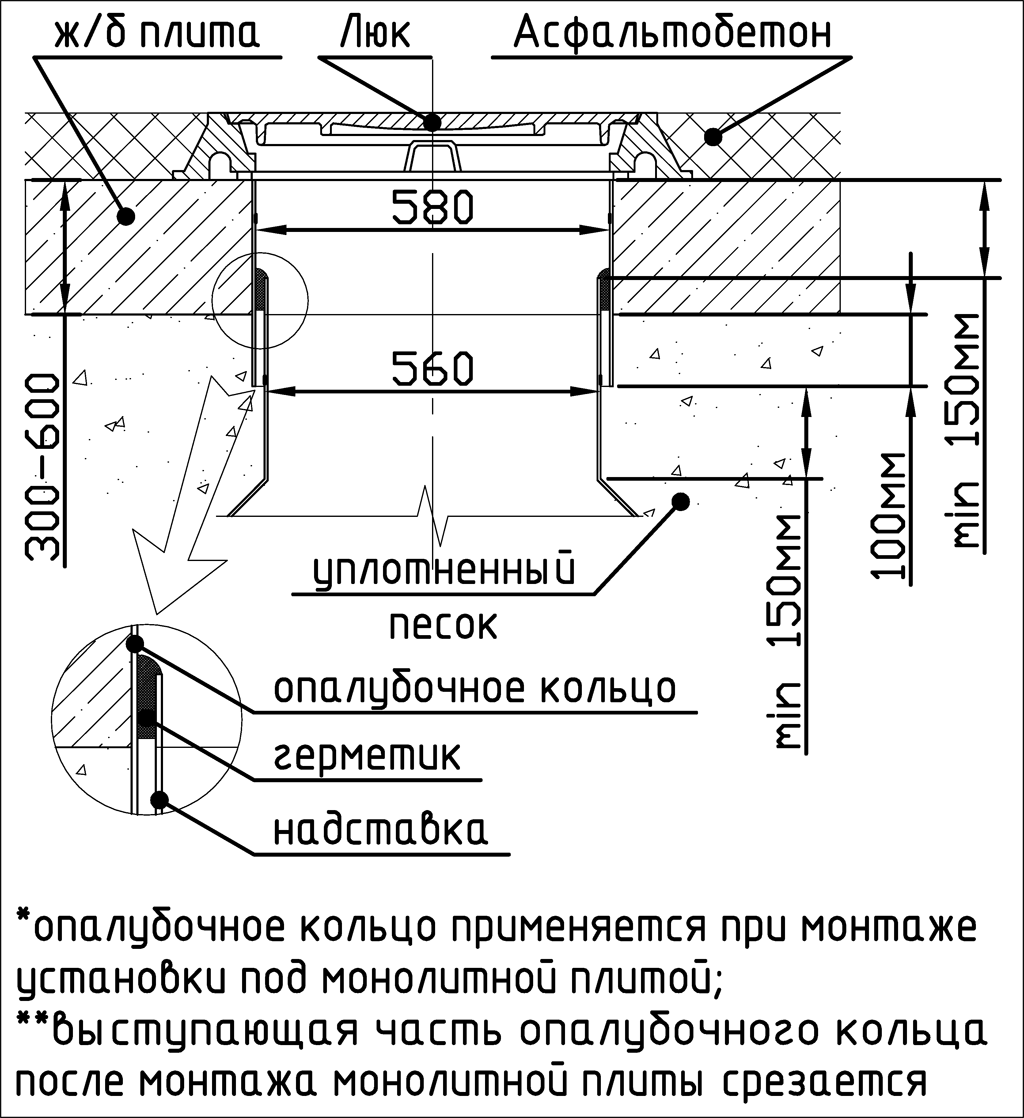

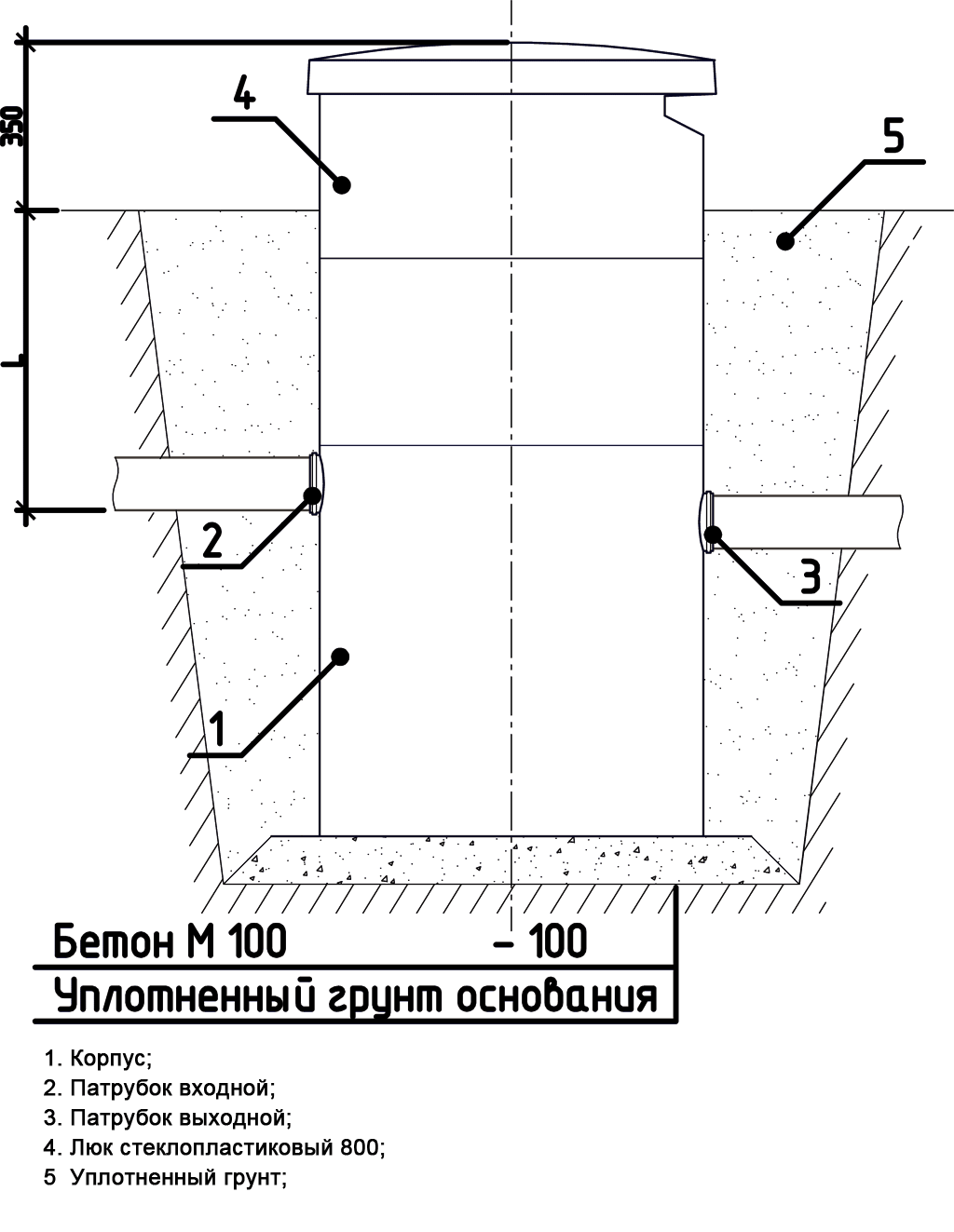

При подземном размещении необходимо установить жироотделитель на ровное твердое основание. Высота колодца для обслуживания определяет глубина залегания канализационной трубы. Корпус является самонесущим и не требует дополнительного усиления. При размещении под дорогой или тротуаром необходимо на поверхности смонтировать железобетонную разгрузочную плиту, а пластиковую крышку заменить на чугунный люк. Стандартное углубление технического колодца – 1,8 метра, при размещении на большую глубину, до 3 метров, необходимо произвести усиление стенок корпуса железобетоном или заказать усиленный корпус под проезжую часть. Углубление более 3 метров сложно обслуживать, необходимо предусмотреть перед жироотделителем насосную станцию (КНС), для подъема сточной воды на более высокую отметку.
Надземное размещение

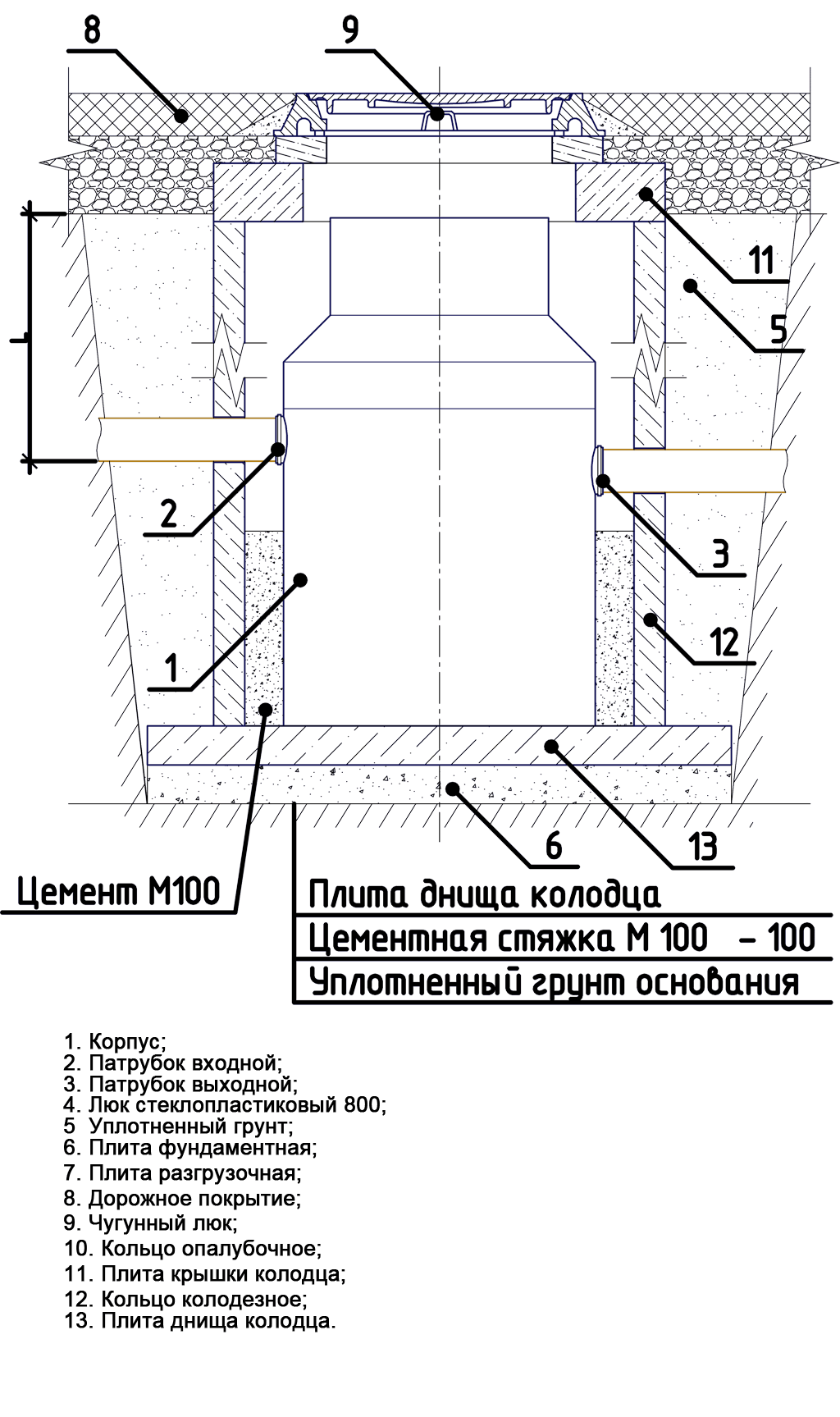

Жироотделитель поставляется с усиленными стенками корпуса, это позволяет ее разместить на твердом основании в техническом помещении или в железобетонном колодце.
Устройство и принцип действия
Жироотделитель состоит из цельного корпуса, который разделен перегородкой. Перегородка делит его два отстойника, где происходит задержание жиров и песка.
Сточная вода поступает через входной патрубок и поступает в первую камеру, где выпадает песок в осадок и всплывает масло, жир и другие вещества. Далее вода проходит через систему перегородок и поступает во вторую камеру, где происходит окончательная очистка воды. Очищенная сточная вода поступает через выходной патрубок в городскую канализацию.
Обслуживание жироотделителя заключается в своевременной откачке осадка и жиропродукты через технический колодец.
Эффективность очистки сточных вод:
- Взвешенные вещества – не менее 70%.
- Жиропродукты – не менее 80%.
Цены на установки Верта
| Жироловка Верта | Цена, в том числе НДС (руб) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Производительность, л/с | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| С заглублением до 0,9 м | – | – | – | – | – | – | – | – | – | – |
| С заглублением до 1,8 м | – | – | – | – | – | – | – | – | – | – |
| Крышка (люк) | – | – | – | – | – | – | – | – | – | – |
| Жироловка Верта | Цена, в том числе НДС (руб) | ||||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | |
| Производительность, л/с | 1 | 2 | 3 | 4 | 5 |
| Основное исполнение | по запросу | по запросу | по запросу | по запросу | по запросу |
| Крышка (люк) | по запросу | по запросу | по запросу | по запросу | по запросу |
Технические данные и характеристики
| Тип жироуловителя «Верта» | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Производительность | л/с | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| м3/час | 3,6 | 7,2 | 10,8 | 14,4 | 18 | 21,6 | 25,2 | 28,8 | 32,4 | 36 | ||
| H3 | Высота технического колодца | мм | 900/1800 (под заказ до 3000) | |||||||||
| D | Диаметр корпуса | мм | 800 | 1200 | 1500 | |||||||
| Число ступеней очистки | 2 | |||||||||||
| H | Высота корпуса | мм | 840 | 750 | 1080 | 1280 | 1580 | 1430 | 1640 | 1790 | 1960 | 2130 |
| H1 | Высота расположения входного патрубка (до лотка) | мм | 680 | 610 | 880 | 1080 | 1380 | 1080 | 1280 | 1440 | 1610 | 1780 |
| H2 | Высота расположения выходного патрубка (до лотка) | мм | 600 | 530 | 800 | 1000 | 1300 | 1000 | 1200 | 1360 | 1530 | 1700 |
| D1,2 | Диаметры патрубков | мм | 110 | 160 | ||||||||
| D3 | Диаметр (надставки) газон/проезжая часть | мм | 800/600 | |||||||||
| Рабочий объем | м3 | 0,3 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | |
| Объем жира | м3 | 0,06 | 0,12 | 0,12 | 0,12 | 0,12 | 0,12 | 0,2 | 0,2 | 0,2 | 0,2 | |
| Масса (сухая) | т | 0,06 | 0,13 | 0,14 | 0,16 | 0,18 | 0,23 | 0,25 | 0,27 | 0,28 | 0,30 | |
| Масса (с водой) | т | 0,54 | 0,7 | 0,84 | 1,26 | 1,48 | 2,01 | 2,25 | 2,7 | 2,85 | 3,29 | |

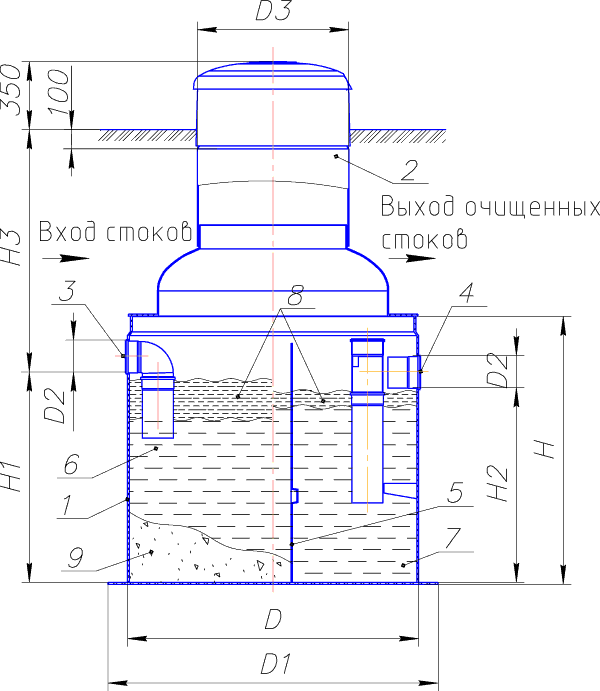

Общий вид установки Верта 1-10
Общий вид жироотделителя Верта 1-10
Описание: 1. Корпус (стеклопластик); 2. Смотровой колодец; 3. Подводящий патрубок с раструбным соединением; 4. Отводящий патрубок с раструбным соединением; 5. Перегородка погружная; 6. Зона удаления осадка и первичного отделения жиров; 7. Зона вторичного отделения жиров; 8. Зона накопления жиропродуктов; 9. Зона накопления осадков; D. Диаметр установки; D1. Диаметр днища жироуловителя; D2. Диаметр патрубков; D3. Диаметр технического жироотделителя; H. Высота корпуса жироотделителя; H1. Высота расположения входного патрубка; H2. Высота расположения выходного патрубка; H3. Высота смотрового колодца.
