Решетка механическая Векса-РМ из стеклопластика
Назначение
Решетка механическая предназначена для задержания из сточных вод крупных загрязнений и является сооружением, подготавливающим сточные воды к дальнейшей, более полной очистке.
Решетка механическая Векса-РМ используется непосредственно на всех очистных станциях, независимо от способа подачи на них сточных вод – самотеком или под напором.
Устройство

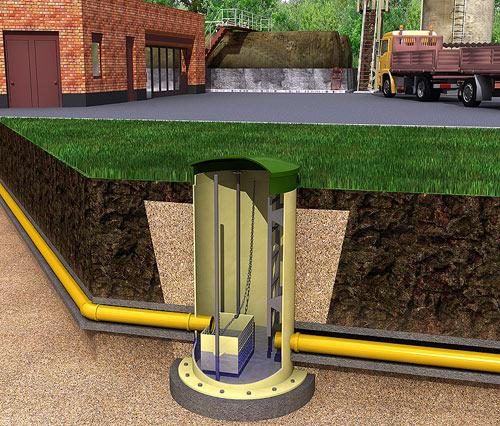

Решетка механическая представляет собой цилиндрический резервуар, выполненный из армированных полимерных материалов (стеклопластика) с встроенной корзиной для задержания крупного мусора.
Жидкость поступает в емкость через приемный патрубок в корзину, поставленную на пути движения сточных вод. Удаления загрязнений из корзины осуществляется механическим путем: корзина поднимается за цепь по направляющим через смотровой колодец, имеющий люк на поверхность, где происходит ее очистка от мусора. Очищенная сточная вода, после грубой механической очистки, через патрубок поступает самотеком в канализацию. Решетка рассчитана в соответствии со СНиП 2.04.03-85.
Обслуживание
Для обслуживания Вексы-РМ имеется смотровой люк, диаметр которого позволяет произвести обслуживание. Для спуска обслуживающего персонала в корпус, Векса-РМ может комплектоваться стационарной лестницей.
Преимущества
- химически устойчивы (срок эксплуатации под землей более 50 лет);
- эффективное удаление крупных загрязнений из сточных вод;
- не требуется применение укрепляющих металлических поясов;
- диаметр крышки позволяет вести обслуживание изнутри;
- устойчивы к погодным условиям;
- при небольшом удельном весе, 1,5–1,8 г/см3, обладает большой механической прочностью.
Монтаж
Монтаж механической решетки осуществляется в подготовленный котлован на бетонное основание. Корпус анкеруется к основанию, подводится труба входа и выхода. Происходит обратная засыпка корпуса песком с последующей утрамбовкой.
Стоимость решетки механической Векса-РМ составляет 120 000 руб в т.ч. НДС
| Характеристика: | Ед.изм.: | Значение: | |
|---|---|---|---|
| Производительность максимальная | м3/час | до 50 | |
| Высота корпуса | H | мм | 1250/2150* (под заказ до 3350) |
| Диаметр корпуса | D | мм | 1200 |
| Глубина расположения входного патрубка (до лотка) от поверхности земли | H1 | мм | 900/1800* (под заказ до 3000) |
| Высота расположения входного патрубка (до лотка) | мм | 350 | |
| Высота расположения выходного патрубка (до лотка) | мм | 50 | |
| Диаметр патрубка | D1, D2 | мм | 200 (под заказ 110, 160, 315) |
| Диаметр надставки (газон/проезжая часть) | мм | 1200/600 | |
| Ширина прозоров решетки | мм | 15 | |
| Число прозоров решетки | шт | 10 | |
| Ширина стержня решетки | мм | 15 | |
| Объем корзины для мусора(общий/рабочий) | л | 60/30 | |
| Масса (сухая/с водой) | т | 0,10/0,17* | |
| Энергопотребление | кВт | - | |

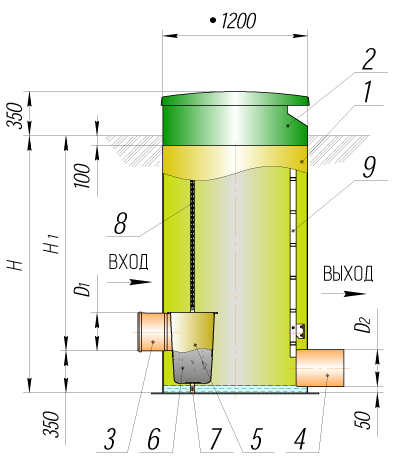

Решетка механическая «Векса-РМ»
Описание: 1. Смотровой колодец; 2. Люк; 3. Входной патрубок; 4. Выходной патрубок; 5. Корзина; 6. Мусор; 7. Направляющая стойка; 8. Цепь; 9. Лестница.
