Установка УДВ-7A300Н-200. Информация для проектировщиков

Комплект поставки

Комплектность установки, инструменты и принадлежности, необходимые для контроля и выполнения работ по техническому обслуживанию установки и её составных частей, а также количество запасных частей и принадлежностей

Технические характеристики
Наименование показателейЕд. изм.УДВ-7А300Н-200
Вода из поверхностного источникаВода из подземного источникаВода, прошедшая глубокую очистку
Производительность установким3113169250
Доза УФ облучения, не менеемДж/см2252525
Потери напора в установке за счет гидравлического сопротивления, не болеесм вод. ст.2148104
Минимальный и максимальный расходым320..250
Условный диаметр входного и выходного патрубков камеры обеззараживания (Ду)мм200
Рабочее давление в камере обеззараживания, не болееМПа (бар)1 (10)
Разрежение в камере обеззараживания, не болееМПа (бар)-0,01 (-0,1)
Тип лампы ДБ 300Н
Количество ламп в камерешт.7
Срок службы лампы, не менееч12 000
Количество включений/выключений в течение срока службы, не более 1 000
Напряжение питанияВ220±10%
Частота питающего напряженияГц50
Потребляемая мощность, не более
— камера обеззараживания и пульт управления
— насос промывочный
Вт
1 960
250
Коэффициент мощности, не менее 0,96
Тепловыделение в пульте управления, не болееВт203
Габариты:
— камера обеззараживания
— пульт управления
— насос промывочный
мм
1322x476x550
600x1040x292
512x210x345
Масса, не более
— камера обеззараживания
— пульт управления
— насос промывочный
кг
68
65
6
Объем камеры обеззараживаниядм378

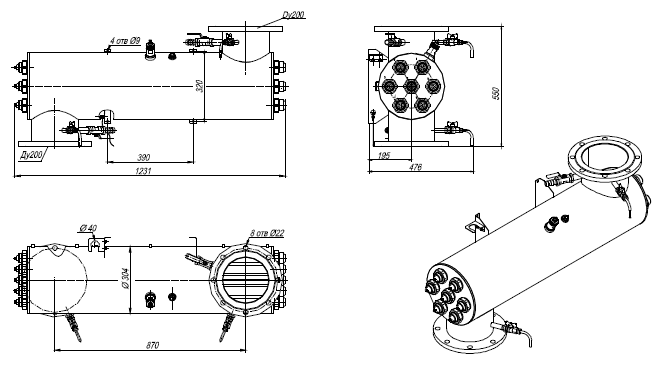

УДВ-7A300Н-200. Габаритный чертеж камеры обеззараживания УДВ-7A300Н-200. Габаритный чертеж камеры обеззараживания

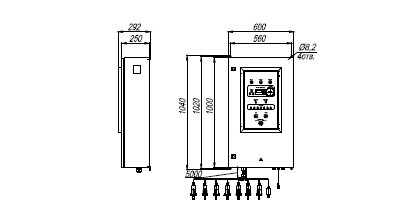

УДВ-7A300Н-200. Габаритный чертеж пульта управления УДВ-7A300Н-200. Габаритный чертеж пульта управления

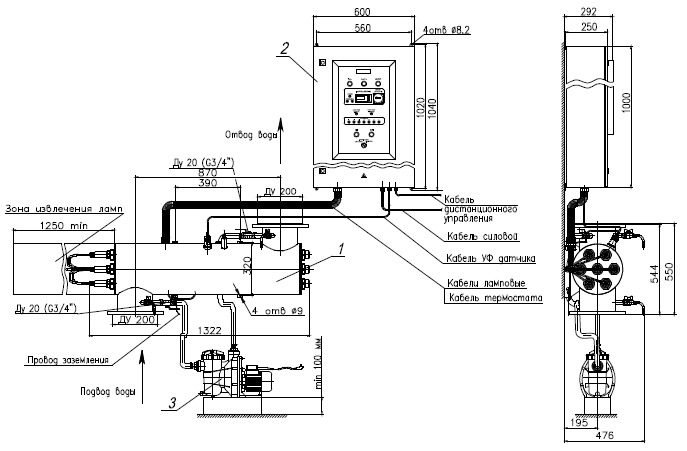

УДВ-7A300Н-200. Пример монтажа установки УДВ-7A300Н-200. Пример монтажа установки

Описание: 1. корпус камеры обеззараживания; 2. пульт управления; 3. насос промывочный.

Примечание: 1. Расположение пульта управления 2 и блока промывки 3 относительно камеры обеззараживания 1 показано условно.
2. Зона извлечения ламп показана условно, так как демонтаж лампы может осуществляться как влево, так и вправо.
3. Лампа в камере может располагаться цоколем со штырьковыми контактами вправо (подвод лампового кабеля справа) или цоколем со штырьковыми контактами влево (подвод лампового кабеля слева).

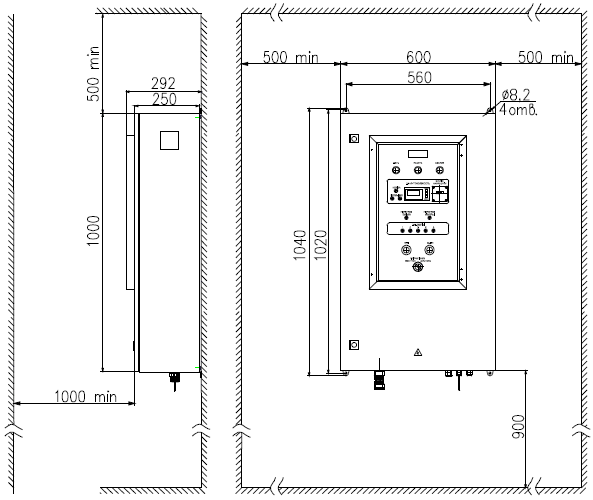

УДВ-7A300Н-200. Монтаж пульта управления" remark="Монтаж пульта управления в ограниченном пространстве <b>не допускается</b>. Ко всем поверхностям пульта управления должен быть обеспечен свободный доступ воздуха УДВ-7A300Н-200. Монтаж пульта управления" remark="Монтаж пульта управления в ограниченном пространстве не допускается. Ко всем поверхностям пульта управления должен быть обеспечен свободный доступ воздуха

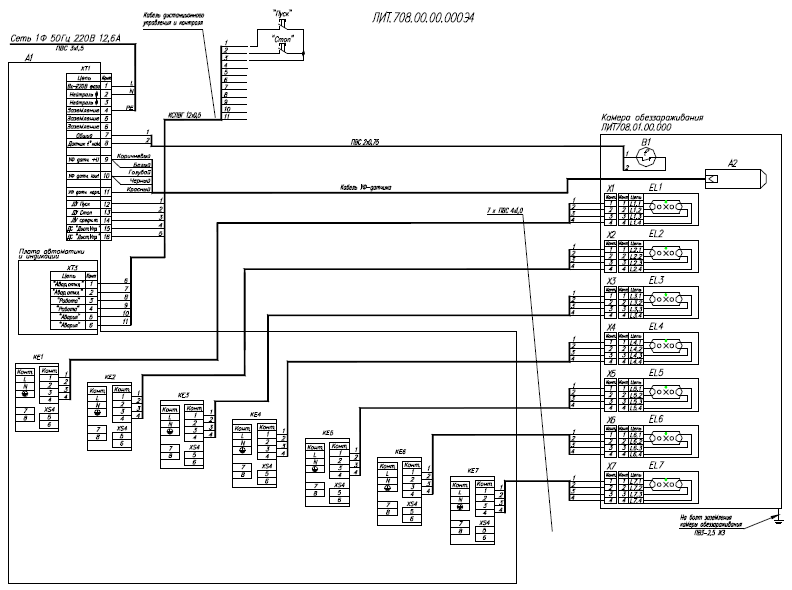

УДВ-7A300Н-200. Схема электрических соединений УДВ-7A300Н-200. Схема электрических соединений

Описание: A1. Пульт управления ЛИТ 707.12.00.000; A2. Датчик интенсивности IS-4 с кабелем; B1. Термостат 2455R-55/45 Honeywell; EL1–EL7. Лампа бактерицидная ДБ 300Н; X1–X7. Разъемный соединитель (розетка) 6,3x9,7 709 600В 660Вт.
