Установка УДВ-1A145-50. Информация для проектировщиков

Комплект поставки

Комплектность установки, инструменты и принадлежности, необходимые для контроля и выполнения работ по техническому обслуживанию установки и её составных частей, а также количество запасных частей и принадлежностей

Технические характеристики
Наименование показателейЕд. изм.УДВ-1А145-50
Вода из поверхностного источникаВода из подземного источникаВода, прошедшая глубокую очисткуСточная вода
Производительность установким36,98,710,83,7
Доза УФ облучения, не менеемДж/см225252530
Потери напора в установке за счет гидравлического сопротивления, не болеесм вод. ст.813202
Минимальный и максимальный расходым32..18
Условный диаметр входного и выходного патрубков камеры обеззараживания (Ду)мм50
Рабочее давление в камере обеззараживания, не болееМПа (бар)1 (10)
Разрежение в камере обеззараживания, не болееМПа (бар)-0,01 (-0,1)
Тип лампы ДБ 145
Количество ламп в камерешт.1
Срок службы лампы, не менееч12 000
Количество включений/выключений в течение срока службы, не более 1 000
Напряжение питанияВ220±10%
Частота питающего напряженияГц50
Потребляемая мощность, не более
— камера обеззараживания и пульт управления
— насос промывочный
Вт
200
250
Коэффициент мощности, не менее 0,96
Тепловыделение в пульте управления, не болееВт27
Габариты:
— камера обеззараживания
— пульт управления
— насос промывочный
мм
637x277x1032
380x225x420
512x210x245
Масса, не более
— камера обеззараживания
— пульт управления
— насос промывочный
кг
13
14
6
Объем камеры обеззараживаниядм34

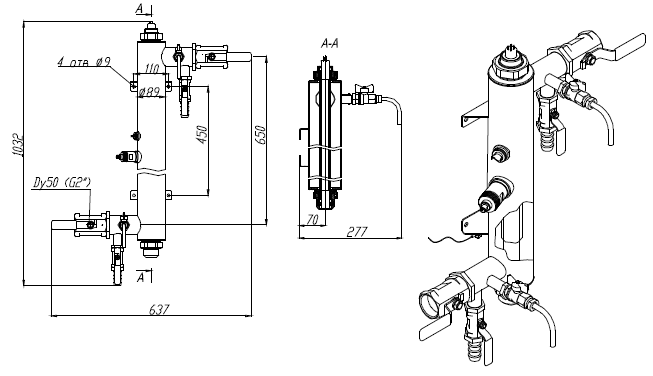

УДВ-1A145-50. Габаритный чертеж камеры обеззараживания УДВ-1A145-50. Габаритный чертеж камеры обеззараживания

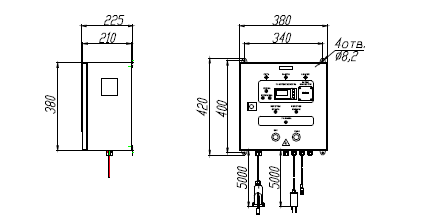

УДВ-1A145-50. Габаритный чертеж пульта управления УДВ-1A145-50. Габаритный чертеж пульта управления

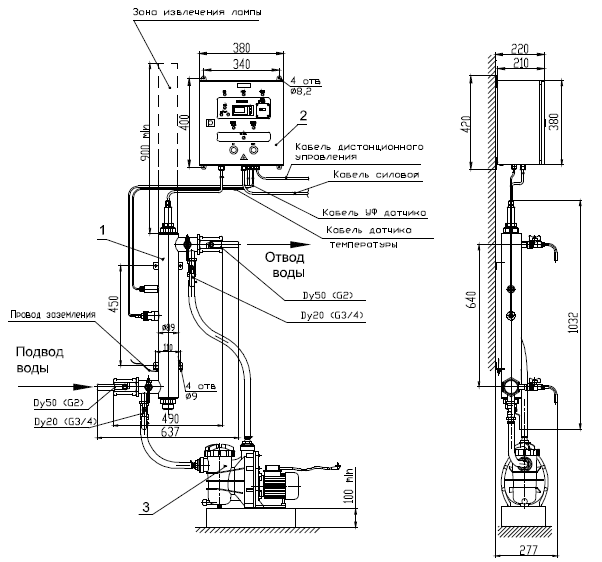

УДВ-1A145-50. Пример монтажа установки в вертикальном положении УДВ-1A145-50. Пример монтажа установки в вертикальном положении

Описание: 1. корпус камеры обеззараживания; 2. пульт управления; 3. насос промывочный.

Примечание: 1. Расположение пульта управления 2 и блока промывки 3 относительно камеры обеззараживания 1 показано условно.
2. Зона извлечения ламп показана условно, так как демонтаж лампы может осуществляться как вверх, так и вниз.
3. Лампа в камере может располагаться цоколем со штырьковыми контактами вверх (подвод лампового кабеля сверху камеры) или цоколем со штырьковыми контактами вниз (подвод лампового кабеля снизу камеры).

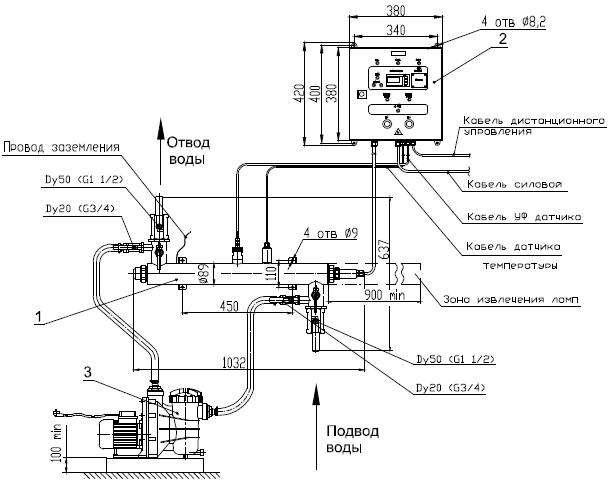

УДВ-1A145-50. Пример монтажа установки в горизонтальном положении УДВ-1A145-50. Пример монтажа установки в горизонтальном положении

Описание: 1. корпус камеры обеззараживания; 2. пульт управления; 3. насос промывочный.

Примечание: 1. Расположение пульта управления 2 и блока промывки 3 относительно камеры обеззараживания 1 показано условно.
2. Зона извлечения ламп показана условно, так как демонтаж лампы может осуществляться как влево, так и вправо.
3. Лампа в камере может располагаться цоколем со штырьковыми контактами вправо (подвод лампового кабеля справа) или цоколем со штырьковыми контактами влево (подвод лампового кабеля слева).

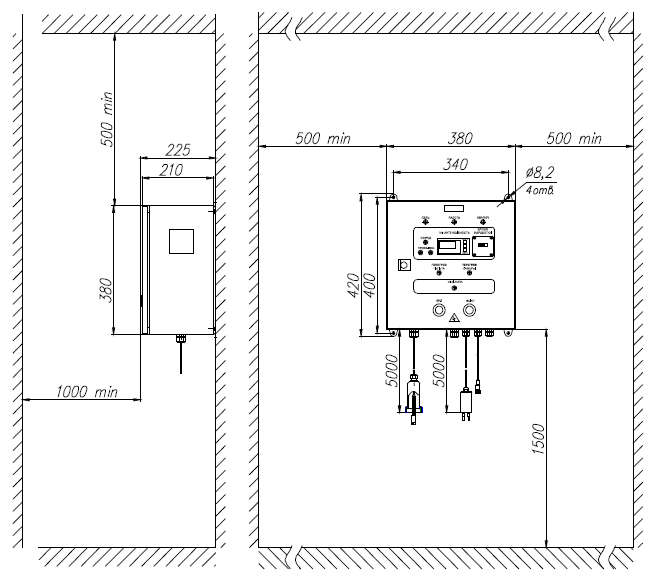

УДВ-1A145-50. Монтаж пульта управления" remark="Монтаж пульта управления в ограниченном пространстве <b>не допускается</b>. Ко всем поверхностям пульта управления должен быть обеспечен свободный доступ воздуха УДВ-1A145-50. Монтаж пульта управления" remark="Монтаж пульта управления в ограниченном пространстве не допускается. Ко всем поверхностям пульта управления должен быть обеспечен свободный доступ воздуха

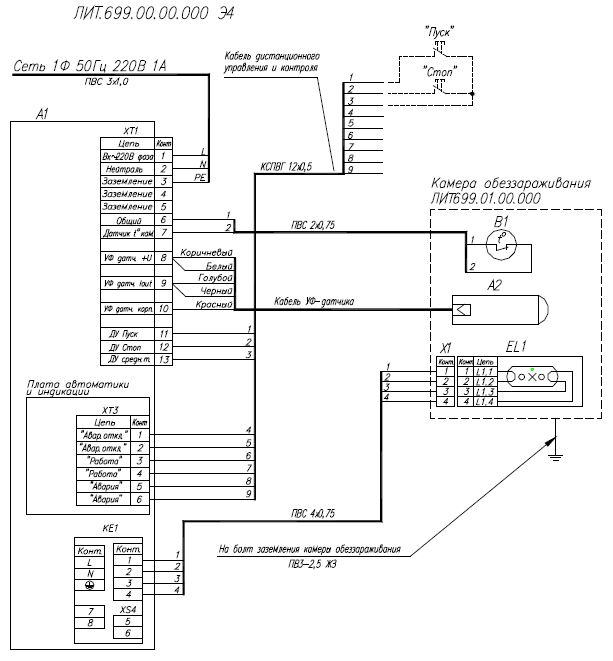

УДВ-1A145-50. Схема электрических соединений УДВ-1A145-50. Схема электрических соединений

Описание: A1. Пульт управления ЛИТ 698.12.00.000; A2. Датчик интенсивности IS-4 с кабелем; B1. Термостат 2455R-55/45 Honeywell; EL1. Лампа бактерицидная ДБ 145; X1. Разъемный соединитель (розетка) 6,3x9,7 709 600В 660Вт.
